En 75kW inverter variabel frekvensomformer (VFD)gir justerbar hastighetskontroll for kompatible AC-motorer i industrielle systemer. Men å velge riktig stasjon krever mer enn å matche den nominelle effekten. Kjøpere må vurdere motorens merkestrøm, forsyningsspenning, overbelastningskrav, lastegenskaper, driftshastighet, omgivelsesforhold og kontrollfunksjoner. Denne veiledningen forklarer hvordan en 75kW VFD fungerer, hvor den kan brukes, hvilke spesifikasjoner som fortjener oppmerksomhet, og hvordan du unngår vanlige valg- og installasjonsproblemer. Den tilbyr også en praktisk innkjøpssjekkliste for ingeniører, utstyrsprodusenter, systemintegratorer og industrielle distributører som jobber med Zhejiang Chuanken Electric Co., Ltd.
Industrimotorer driver pumper, vifter, kompressorer, transportører, blandere og mange andre typer maskiner. I applikasjoner der den nødvendige hastigheten endres med produksjonsbehovet, kan det å kjøre en motor kontinuerlig på full hastighet skape unødvendig energiforbruk, mekanisk stress eller prosessustabilitet.

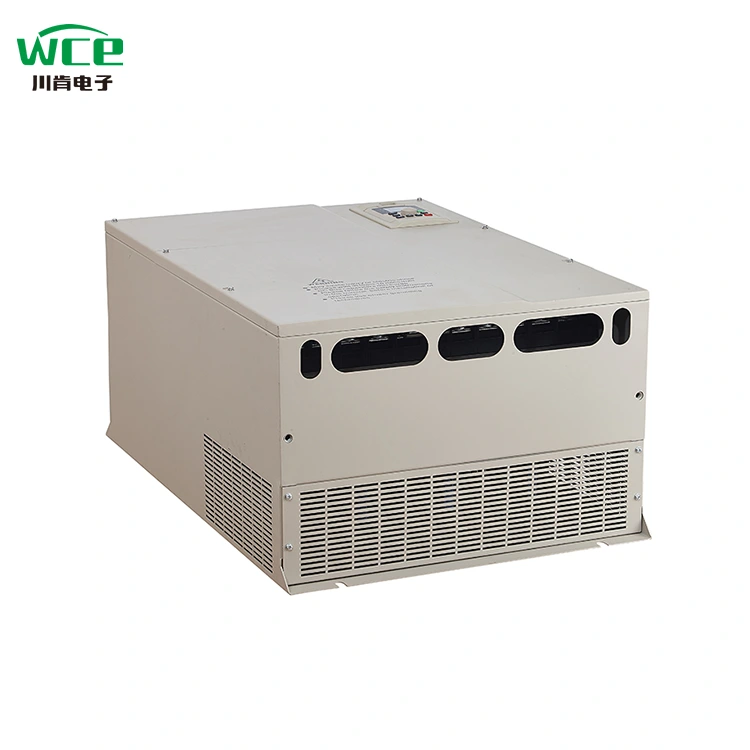

A 75kW inverter variabel frekvens frekvensomformer VFDer en elektronisk motorkontroller designet for å regulere hastigheten og driften til en kompatibel AC-motor ved å justere utgangsfrekvensen og spenningen i henhold til den valgte kontrollmetoden. 75 kW-betegnelsen representerer en nominell effektklasse, men den brukbare motoren avhenger av frekvensomformerens spesifikke strømklassifisering, spenningsklasse, driftsklassifisering og installasjonsforhold.
For utstyrsprodusenter og industrielle kjøpere kan en riktig valgt VFD støtte jevnere akselerasjon, kontrollert retardasjon, forbedret prosessjustering og mer fleksibel motordrift. Den kan også gi motorbeskyttelsesfunksjoner og overvåkingsmuligheter, avhengig av modell.
Ikke desto mindre er ikke hver 75kW-motor egnet for hver 75kW-motor. To frekvensomformere med samme nominelle effekt kan variere i overbelastningskapasitet, inngangskonfigurasjon, kontrollytelse, miljøvern og kommunikasjonsgrensesnitt.
En typisk AC-frekvensomformer konverterer innkommende AC-strøm til DC gjennom en likeretter og DC-link, og bruker deretter elektroniske svitsjenheter for å produsere en AC-utgang med justerbar frekvens. Styresystemet regulerer effekten i henhold til valgt driftsmodus og motorkrav.
For en AC-induksjonsmotor er synkronhastighet knyttet til tilførselsfrekvensen og antall motorpoler. Redusering av frekvensen reduserer generelt motorhastigheten, mens økningen øker hastigheten innenfor motorens og frekvensomformerens tillatte driftsområde. Faktisk induksjonsmotorhastighet avhenger også av belastning og slip.
Mange stasjoner bruker volt-per-hertz (V/f)-kontroll for enkel hastighetsjustering. Sensorløs vektorkontroll kan gi forbedret dreiemomentkontroll i applikasjoner som krever mer krevende hastighet eller lastytelse. De tilgjengelige funksjonene avhenger av den spesifikke VFD-modellen og motorkonfigurasjonen.
Justerbare akselerasjons- og retardasjonsramper hjelper til med å kontrollere hvor raskt en motor starter og stopper. Passende rampeinnstillinger kan redusere brå mekanisk belastning og støtte mer stabil produksjon. Belastninger med høy treghet eller krav til rask stopp kan trenge ekstra bremseutstyr.
Avhengig av modellen kan en VFD overvåke strøm, spenning, temperatur, driftsfrekvens og feiltilstander. Elektronisk motoroverbelastningsbeskyttelse og feildiagnostikk kan hjelpe vedlikeholdsteam, men frekvensomformeren må konfigureres riktig og brukes med nødvendig ekstern beskyttelse.
En 75kW VFD kan være egnet for middels til store industrielle motorapplikasjoner når dens elektriske karakterer og kontrollfunksjoner samsvarer med utstyret. Typiske bruksområder inkluderer følgende.
Variabel hastighetskontroll kan bidra til å regulere strømning eller trykk i pumpesystemer. Med en passende kontrollstrategi kan den redusere strupingstap, støtte trykkstabilitet og hjelpe til med å håndtere endret etterspørsel. Pumpeegenskaper og minimumsstrømkrav må fortsatt respekteres.
Viftehastigheten kan justeres for å møte kravene til ventilasjon, kjøling eller prosessluftstrøm. For mange sentrifugalviftesystemer kan reduksjon av hastighet redusere effektbehovet betydelig, forutsatt at driftspunktet og prosesskravene tillater det.
Transportører krever ofte kontrollert akselerasjon og stabil hastighet under skiftende belastning. Drevet bør velges i henhold til startmoment, lasttreghet, stoppkrav og muligheten for hyppige starter eller overbelastninger.
Blandere, produksjonsutstyr og andre industrielle maskiner kan trenge justerbar hastighet for å imøtekomme forskjellige materialer eller prosesstrinn. En egnet VFD kan forbedre driftsfleksibiliteten, selv om momentprofilen og prosesskravene må lede kontrollstrategien.
| Søknad | Typisk kontrollmål | Viktig utvalgsfaktor |
|---|---|---|
| Sentrifugalpumpe | Strømnings- eller trykkjustering | Variabelt dreiemoment, PID-kontroll, minimum flow |
| Industriell vifte | Luftstrøm og ventilasjonskontroll | Driftsområde, kjøling, energioptimalisering |
| Transportbånd | Kontrollert start og stabil transport | Startmoment og overbelastningskapasitet |
| Mikser | Justerbar prosesshastighet | Momentbehov og endrede belastningsforhold |
| Kompressor | Kapasitetsjustering der det er tillatt | Kompressorkompatibilitet og startkrav |
Dette er generelle brukseksempler i stedet for garanterte kompatibilitetskrav. Utstyrsprodusentens krav og de faktiske driftsforholdene bør avgjøre det endelige valget.
Den riktige spesifikasjonen forhindrer kostbare uoverensstemmelser, uventede turer og unngåelige igangsettingsforsinkelser. Før du ber om et tilbud, se gjennom følgende tekniske faktorer.
Start med motorens merkeskilt og identifiser dens nominelle effekt og fulllaststrøm. VFDens kontinuerlige utgangsstrøm må møte eller overstige strømmen som kreves av motoren under de tiltenkte driftsforholdene. Strømkapasitet er spesielt viktig når motoren opererer under høyt dreiemoment eller hyppig overbelastning.
Bekreft tilgjengelig forsyningsspenning, frekvens og fasekonfigurasjon. Frekvensomformerens inngangsklassifisering må passe til strømforsyningen, mens utgangen må være kompatibel med motoren. En vurdering på 75 kW alene fastslår ikke om en bestemt modell er egnet for et 380V, 400V, 415V eller et annet forsyningssystem.
Kravene til overbelastning varierer etter applikasjon og modell. Sentrifugalpumper og vifter bruker ofte variabelt dreiemoment, mens lastede transportører og noen kompressorer kan kreve større overbelastningsevne. Sjekk produsentens spesifiserte overbelastningsprosent, varighet, driftsklassifisering og eventuelle tilknyttede reduksjonsforhold.
Bestem om V/f-kontroll er tilstrekkelig eller om sensorløs vektorkontroll er nødvendig. Vurder startmoment, lavhastighetsytelse, hastighetsregulering og om tilbakemelding fra en koder eller prosesssensor er nødvendig.
Omgivelsestemperatur, støv, fuktighet, høyde, ventilasjon og kabinettbeskyttelse kan påvirke stasjonens ytelse. Hvis VFD skal installeres i et varmt elektrisk skap eller et støvete industriområde, sjekk kjølekrav, tillatte miljøforhold og eventuell nødvendig reduksjon.
Sjekk om applikasjonen krever digitale og analoge innganger, reléutganger, PID-kontroll, feillogging eller kommunikasjon med en PLS eller overvåkingssystem. Protokollstøtte og tilgjengelige terminaler varierer etter produktserie.
Ulike maskiner stiller forskjellige krav til en motor. Å forstå lastprofilen hjelper til med å bestemme den nødvendige strømstyrken, kontrollmodusen og bremsekonfigurasjonen.
Sentrifugalpumper, vifter og mange blåsere er vanlige applikasjoner med variabelt dreiemoment. Dreiemomentbehovet reduseres generelt når hastigheten faller. En riktig konfigurert drivenhet kan derfor bidra til å redusere energiforbruket når systemet bruker betydelig tid på redusert hastighet.
Transportører, visse fortrengningspumper og noen blandere kan kreve betydelig dreiemoment selv ved lav hastighet. Disse applikasjonene trenger ofte en frekvensomformer med en passende kraftig karakter og tilstrekkelig overbelastningsevne. Motorkjøling ved lave hastigheter må også evalueres.
Stort roterende utstyr kan generere regenerativ energi ved nedbremsing. Laster som driver motoren i stedet for å bli drevet av den kan også kreve spesiell håndtering. Avhengig av applikasjonen kan en bremsemotstand, bremseenhet eller regenerativ løsning være nødvendig.
Når plikten er usikker, gi leverandøren lasttype, startfrekvens, nødvendig akselerasjonstid, stopptid, hastighetsområde og forventede overbelastningsforhold. Denne informasjonen er mer nyttig enn bare å be om en 75kW-modell.
Energisparing er en vanlig grunn til å installere en VFD, men resultatene avhenger av maskinen, kontrollstrategien, driftsplanen og systemdesignet. En stasjon reduserer ikke automatisk energiforbruket i alle applikasjoner.
I mange sentrifugalpumpe- og viftesystemer kan kraften som kreves reduseres betydelig ettersom hastigheten reduseres. Dette kan skape besparelser når etterspørselen varierer gjennom dagen. Det faktiske resultatet avhenger imidlertid av systemkurven, statisk trykk, prosessbegrensninger og motorens driftseffektivitet.
Evaluer motoreffektivitet, drivtap, transmisjonstap, prosesskrav og den eksisterende kontrollmetoden sammen. Et dårlig valgt hastighetsområde eller en upassende kontrollstrategi kan begrense den forventede fordelen.
Registrer driftstimer, målt effektbehov, lastvariasjoner, strømtariffer og vedlikeholdskostnader. Sammenlign det nåværende systemet med det foreslåtte VFD-kontrollerte systemet ved å bruke realistiske forutsetninger i stedet for å stole på en universell spareprosent.
| Kostnadsfaktor | Informasjon å samle inn | Hvorfor det betyr noe |
|---|---|---|
| Energiforbruk | Målt kW og årlige driftstimer | Anslår potensielle strømbesparelser |
| Installasjon | Skap, ledninger, filtre og igangkjøring | Definerer den opprinnelige prosjektkostnaden |
| Vedlikehold | Krav til inspeksjon, kjøling og service | Støtter planlegging av livssykluskostnad |
| Prosessytelse | Strømnings-, trykk-, hastighets- og produksjonsdata | Sjekker om kontrollløsningen oppfyller driftsbehov |
Riktig installasjon er avgjørende for sikker drift og pålitelig ytelse. Kvalifisert elektrisk personell bør følge frekvensomformerprodusentens instruksjoner, gjeldende elektriske koder og maskinens sikkerhetskrav.
Bekreft innkommende spenning, fase, frekvens, jording og oppstrøms beskyttelsesenheter. Bekreft at den valgte stasjonen er kompatibel med forsyningssystemet og installasjonsforholdene.
Sørg for nødvendige klaringer, ventilasjon og varmeavledning. Skille strømledninger fra sensitive kontrollledninger der det er aktuelt, og følg produsentens veiledning for kabelføring og elektromagnetisk kompatibilitet.
Konfigurer motorens nominelle spenning, strøm, frekvens, hastighet og andre nødvendige navneskiltdata. Bruk riktige motorverninnstillinger og kontrollmodus i henhold til produsentens instruksjoner.
Kontroller rotasjonsretning, akselerasjon, retardasjon, driftshastighet, lastrespons og feilhåndtering. Test hele kontrollsekvensen før du slipper maskinen for normal produksjon.
Lagre parameterinnstillinger, ledningsinformasjon, idriftsettelsesoppføringer og relevant alarmhistorikk. Dokumentasjon hjelper teknikere med å gjenopprette den tiltenkte konfigurasjonen og feilsøke fremtidige problemer.
For sikkerhets skyld, isoler strømforsyningen og følg produsentens utladnings- og verifiseringsprosedyrer før du arbeider på en stasjon eller dens tilkoblede utstyr. DC-bussen kan beholde farlig spenning etter at strømmen er koblet fra.
Mange frekvensomformerfeil kan spores til feil dimensjonering, dårlig kjøling, uegnede parameterinnstillinger, ledningsproblemer eller krevende belastningsforhold. En strukturert feilsøkingsprosess kan redusere nedetid og unngå unødvendig komponentutskifting.
Mulige årsaker inkluderer for stort startmomentbehov, kort akselerasjonstid, mekanisk binding, feil motordata eller uegnede kontrollinnstillinger. Se gjennom feilhistorikken og belastningsforholdene før du justerer parametere.
Sjekk ventilasjon, skaptemperatur, kjølevifter, renslighet av kjøleribben og lasting. Kontroller om installasjonen overskrider de tillatte omgivelsestemperatur- eller høydegrensene og om reduksjon er nødvendig.
Rask retardasjon eller en belastning med høy treghet kan returnere energi til frekvensomformerens DC-buss. Avhengig av applikasjon og produktdesign kan det være nødvendig med lengre retardasjonstid eller en passende bremseløsning.
Sjekk motorparameternøyaktighet, kontrollmodus, hastighetsreferansesignaler, kabling og lastvariasjon. For lukkede sløyfesystemer, inspiser den relevante tilbakemeldingsenheten og kontrollinnstillingene.
Se gjennom alarmkoden, forsyningsforholdene, kontrollkablingen, nettverkskonfigurasjonen og jordingsarrangementene. Registrer feilen før du tilbakestiller frekvensomformeren, og konsulter produkthåndboken eller kvalifisert teknisk støtte når årsaken fortsatt er uklar.
Forebyggende vedlikehold bør følge produsentens serviceplan og inkludere passende inspeksjoner av ventilasjonsveier, elektriske tilkoblinger, miljøforhold og feilregistreringer.
Industrielle kjøpere kan redusere spesifikasjonshull og anskaffelsesforsinkelser ved å utarbeide en fullstendig teknisk oversikt før de ber om tilbud.
Zhejiang Chuanken Electric Co., Ltd.fungerer som selskapets referanse for kjøpere som vurderer industrielle motorkontrollprodukter. Når man diskuterer en 75kW omformer variabel frekvensomformer, bør kjøpere oppgi den tiltenkte bruken og de elektriske kravene slik at riktig produktserie og konfigurasjon kan bekreftes.
For OEM-prosjekter, utstyrsoppgraderinger og distributøranskaffelser gir sammenligning av leverandører på teknisk egnethet, dokumentasjon, servicestøtte og totale driftskostnader et sterkere grunnlag for kjøpsbeslutninger enn å sammenligne nominell effekt alene.
En 75kW VFD kontrollerer hastigheten og driften til en kompatibel AC-motor ved å justere utgangsfrekvensen og spenningen. Avhengig av modellen kan den også gi motorbeskyttelse, justerbar akselerasjon og retardasjon, overvåking og industriell kontrollintegrasjon.
Det kan være passende, men effekten alene er utilstrekkelig. Kontroller motorens merkestrøm og spenning, frekvensomformerens kontinuerlige utgangsstrøm, overbelastningskapasitet, driftsklassifisering og driftsforhold før du bekrefter kompatibilitet.
Potensielle bruksområder inkluderer industrielle pumper, vifter, vifter, transportører, blandere og kompatible kompressorer. Egnethet avhenger av motorspesifikasjoner, belastningsegenskaper, nødvendig dreiemoment og den valgte frekvensomformerens muligheter.
Det kan redusere energiforbruket i passende applikasjoner med variabel hastighet, spesielt der pumpe- eller viftebehovet endres over tid. Faktiske besparelser avhenger av belastningsprofilen, systemdesign, driftstimer, drivtap og kontrollstrategi.
Den nødvendige spenningen avhenger av den spesifikke produktmodellen og det regionale kraftsystemet. Bekreft forsyningsspenning, fase og frekvens mot produsentens datablad i stedet for å anta at alle 75kW-stasjonene deler den samme elektriske konfigurasjonen.
Ikke alle applikasjoner krever en. En bremsemotstand eller en annen bremseløsning kan være nødvendig når lasten har høy treghet, krever rask retardasjon eller returnerer betydelig energi til stasjonen. Bekreft kompatibilitet og størrelse med produsenten.
Vurder leverandørens tekniske dokumentasjon, produktegnethet, kvalitetsprosesser, støtteevne, garantibetingelser, leveringsordninger og evne til å avklare søknadskrav. Be om nøyaktige modellspesifikasjoner før du legger inn en bestilling.
Klargjør motornavneskiltdata, forsyningsspenning, applikasjonstype, overbelastningskrav, kontrollfunksjoner, installasjonsmiljø, mengde og leveringsdestinasjon. Disse opplysningene hjelper leverandøren med å evaluere den riktige drivkonfigurasjonen.
Ser du etter en 75kW omformer variabel frekvensomformer for utstyret, produksjonslinjen eller motorkontrollprosjektet ditt?Zhejiang Chuanken Electric Co., Ltd. er selskapet du kan kontakte for produktinformasjon og tekniske diskusjoner om dine applikasjonskrav.
Del dine motorspesifikasjoner, forsyningsspenning, lasttype, driftsforhold og nødvendige kontrollfunksjoner for å hjelpe med å etablere riktig produktkonfigurasjon. Tydelig teknisk informasjon gjør det lettere å evaluere kompatibilitet, installasjonsbehov og prosjektkostnader.
Kontakt ossfor å diskutere dine industrielle VFD-krav, be om produktdokumentasjon og utforske en passende motorstyringsløsning for prosjektet ditt.
Kontakt ossfor produktinformasjonBekreft modelltilgjengelighet, tekniske vurderinger, sertifiseringer og kommersielle vilkår direkte med leverandøren før du bestiller.
