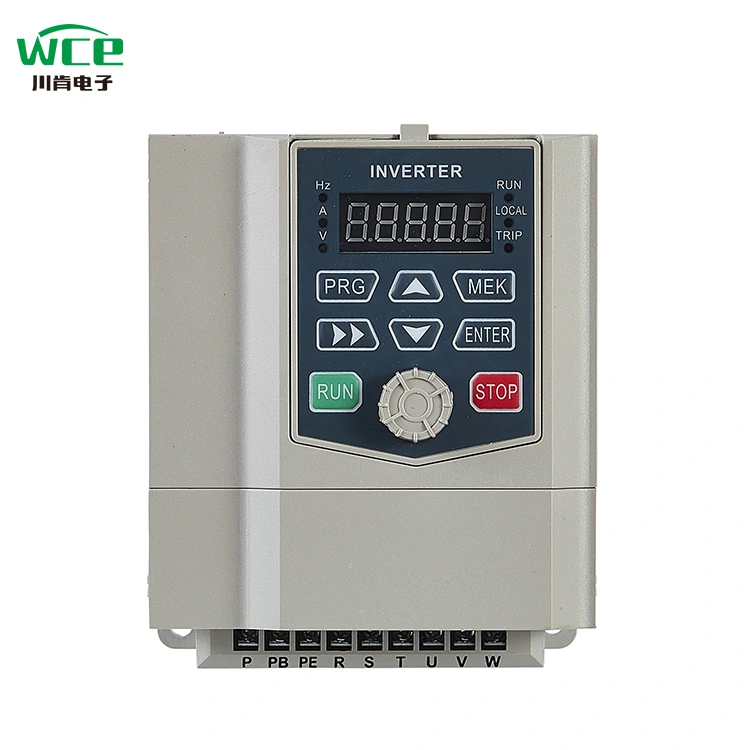

VFD AC Drive for fan

WCEs SCK300-seriestasjoner er høyytelses, multifunksjonelle stasjoner designet for industriell automatisering, mye brukt i vifter, pumper, transportbånd, knusere og annet utstyr. Kjernen vedtar avansert vektorkontrollteknologi, som har egenskapene til presisjon med høy hastighet, energisparing og høy effektivitet, stabil drift, etc., og kan imøtekomme behovene til forskjellige industrielle scenarier. Vi har også laget tilpassede løsninger for Mobile Crusher Inverter Control Cabinets, som fungerer perfekt mange steder over hele landet.

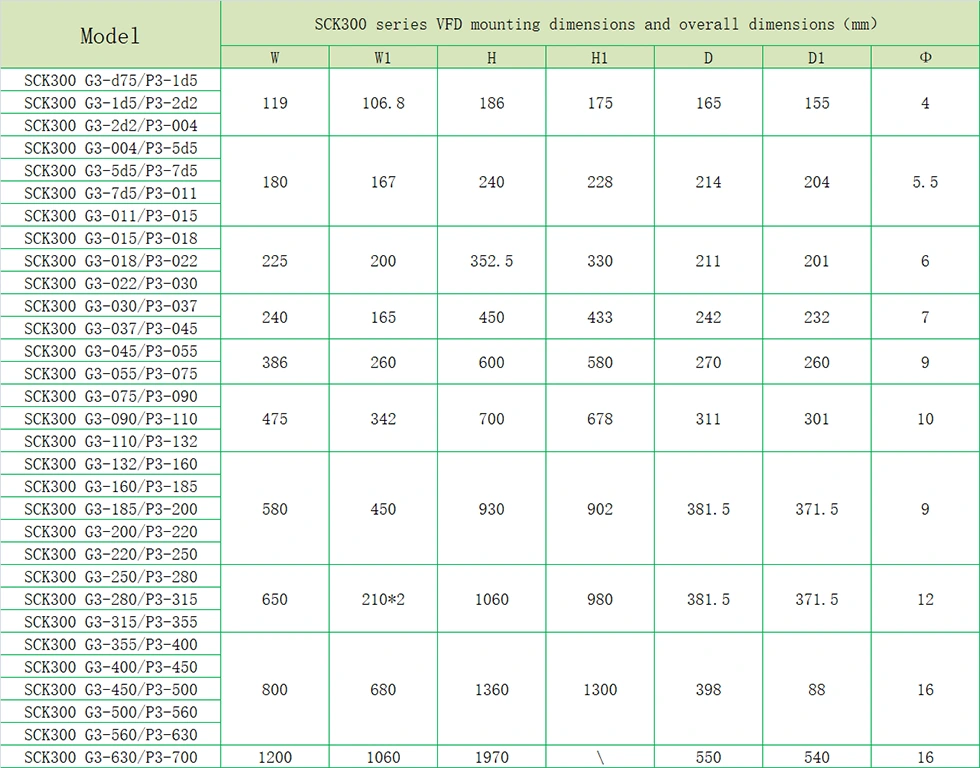

Produktparameter (spesifikasjon)

Produktfunksjon

● I/O -funksjoner

◆ Inngangsspenningsområde: 220V/380V/660V ± 15%

◆ Inngangsfrekvensområde: 47 ~ 63Hz

◆ Utgangsspenningsområde: 0 ~ Rangert inngangsspenning

Utgangsfrekvensområde: 0 ~ 400Hz

● Funksjonsfunksjoner

◆ Frekvensinnstillingsmodus: digital innstilling, analog innstilling, seriell kommunikasjonsinnstilling, multi-hastighet, PID-innstilling, etc.

◆ PID -kontrollfunksjon

◆ Multi-hastighets kontrollfunksjon: 16 hastighetskontroll

◆ Svingfrekvenskontrollfunksjon

◆ Øyeblikkelig strømbrudd uten å stoppe funksjonen

◆ Quick/Jog Key Function: Multifunction Sharcut Key fritt definert av brukere

◆ Automatisk spenningsjusteringsfunksjon: Når strømnettspenningen endres, kan den automatisk holde utgangsspenningen konstant

◆ Gi opptil 25 typer feilbeskyttelsesfunksjoner: Over strøm, over spenning, under spenning, over temperatur, fasetap, overbelastning og andre beskyttelsesfunksjoner

● Perifere grensesnittfunksjoner

◆ Programmerbar digital inngang: 8 Input

◆ Programmerbar analog inngang: AI1: 0 ~ 10V inngang, AI2: 0 ~ 10V eller 0 ~ 20mA inngang

◆ Åpne samlerutgang: 1 utgang

◆ reléutgang: 2 utganger

◆ Analog utgang: 2 utganger, henholdsvis 0/4 ~ 20mA eller 0 ~ 10V

● Tekniske ytelsesegenskaper

◆ Kontrollmodus: Ingen PG -vektorkontroll, V/F -kontroll, dreiemomentkontroll.

◆ Overbelastningskapasitet: 150% nominell strøm 60 -tallet; 180% nominell strøm 10 -tallet

◆ Startmoment: Ingen PG -vektorkontroll: 0,5Hz/150% (SVC)

◆ Hastighetsforhold: Ingen PG -vektorkontroll: 1: 100

Produktapplikasjon

Produkter kan brukes i gruvedrift, vifter, pumper, nytt energiutstyr og andre anledninger.

Feltvanning

I jordbruksvanning er VFD for konstant trykkvannforsyning nesten standard. Først av alt, i prosessen med å starte pumpen, kan VFD gradvis øke driftsfrekvensen, slik at pumpen kan løpe sakte, slik at vannet ikke forårsaker for stor innvirkning på rørledningen. VFD kan deretter brukes i forbindelse med en ekstern trykkmåler eller trykksensor for å utjevne trykket i rørene våre. Endelig kan VFD kontrollere trykkbeskyttelsesrørledningen, men også gjennom sin egen overbelastning, underbelastning, overtrykk, undertrykksbeskyttelse for å redusere skaden på pumpen.

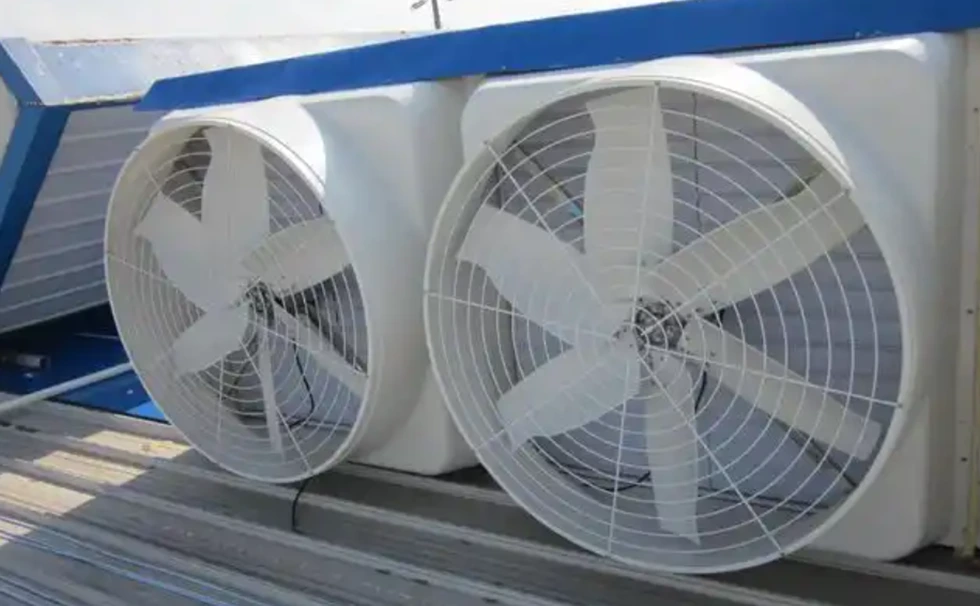

Fans

Anvendelsen av frekvensomformer innen fans reduserer ikke bare energiforbruket, men forbedrer også systemnøyaktigheten og automatiseringsnivået gjennom intelligent kontroll. WCEs SCK300 -serie, med sin høye kompatibilitet og energisparende algoritmer, kan dekke de forskjellige behovene til små ventilatorer til store industrifans, og hjelpe selskaper med å oppnå grønn og effektiv produksjon.

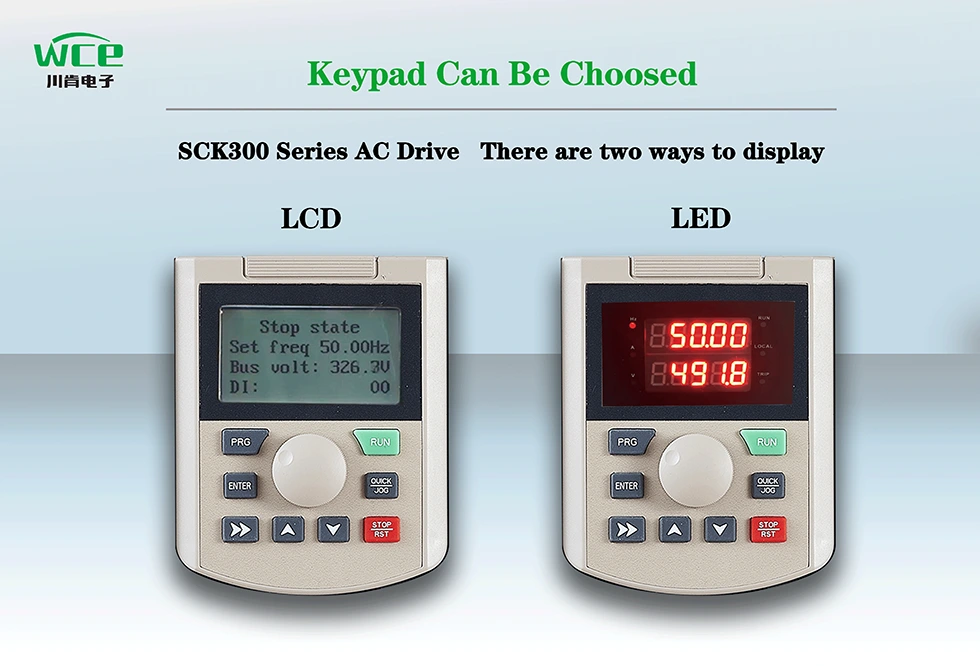

LCD viser flere språktekst og grafikk, LED -visningsnumre, mer intuitive, i henhold til dine preferanser

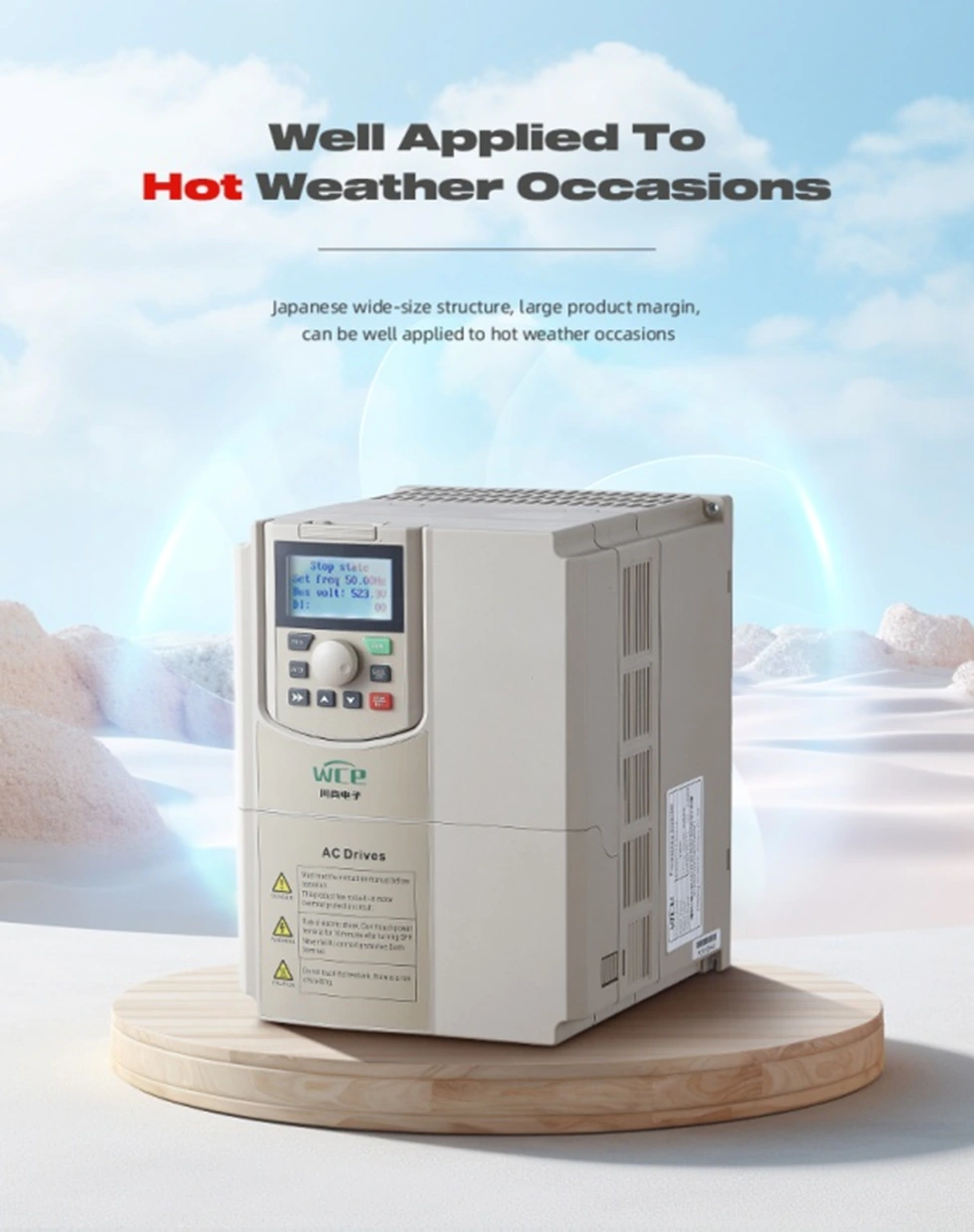

VFD -volum er stor struktur, større radiator, produktutnyttelsesgrad, kan fungere normalt i varme miljøer som tropisk.

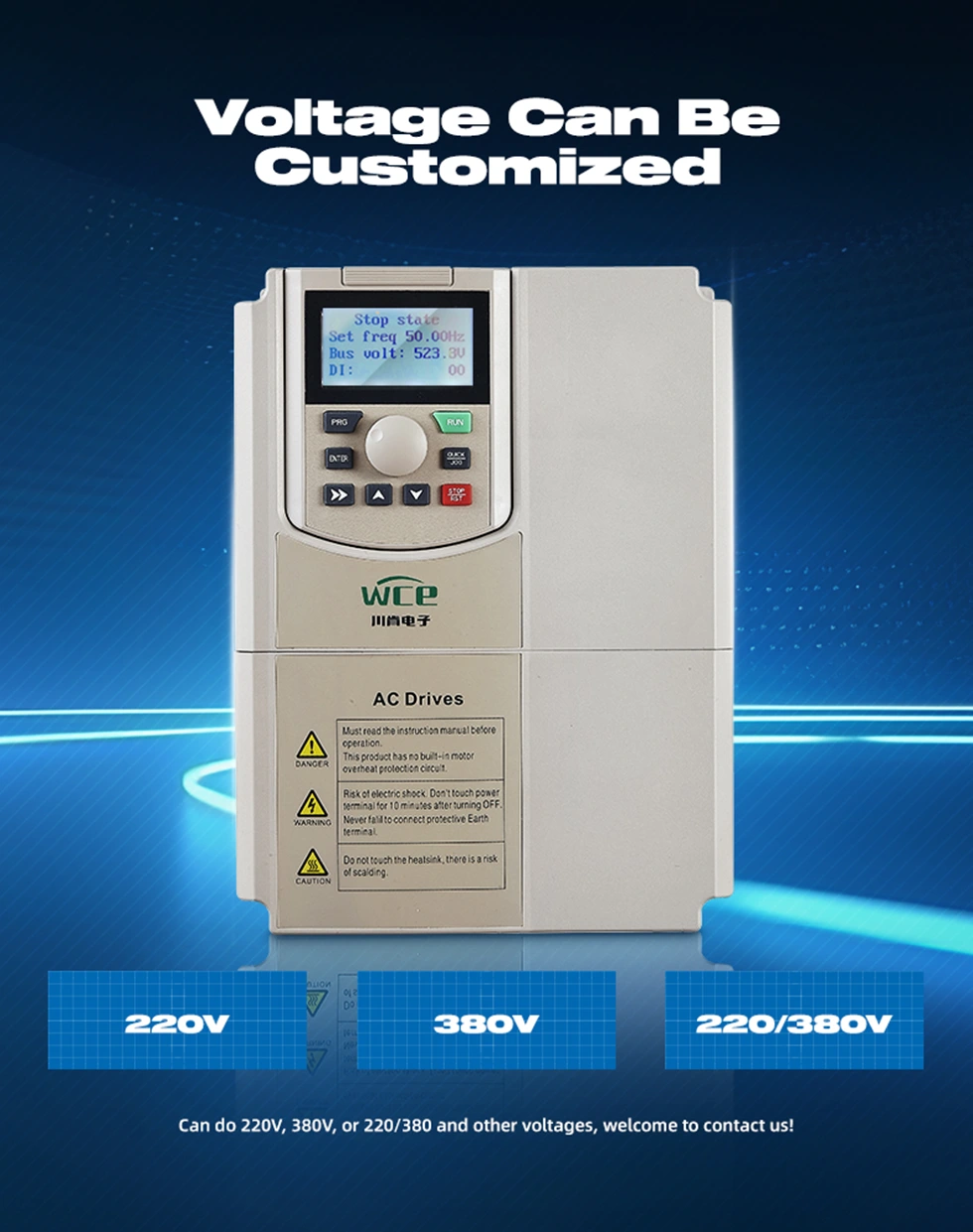

Ulike typer inngangs- og utgangsmodus kan tilpasses:

1.3p 380V inngang til 3p 380V utgang.

2. 3P220V Inngang til 3p220V utgang.

3. 3p660V inngang til 3p660V utgang.

4. 1p220V inngang til 3p 380V utgang.

5. 1p220V inngang til 3p220V utgang.

Med hastighetssporingsfunksjon, kan bedre dobbeltstart.

Den kommer med Modbus RTU -kommunikasjon, og kan også implementere Modbus TCP, Prpfibus og Profinet ved å legge til ekspansjonskort.

VFD -koblingsskjema.
