3 Fase 660V AC Drive VFD

WCEs SCK300-seriestasjoner er høyytelses, multifunksjonelle stasjoner designet for industriell automatisering, mye brukt i vifter, pumper, transportbånd, knusere og annet utstyr. Kjernen vedtar avansert vektorkontrollteknologi, som har egenskapene til presisjon med høy hastighet, energisparing og høy effektivitet, stabil drift, etc., og kan imøtekomme behovene til forskjellige industrielle scenarier. Vi har også laget tilpassede løsninger for Mobile Crusher Inverter Control Cabinets, som fungerer perfekt mange steder over hele landet.

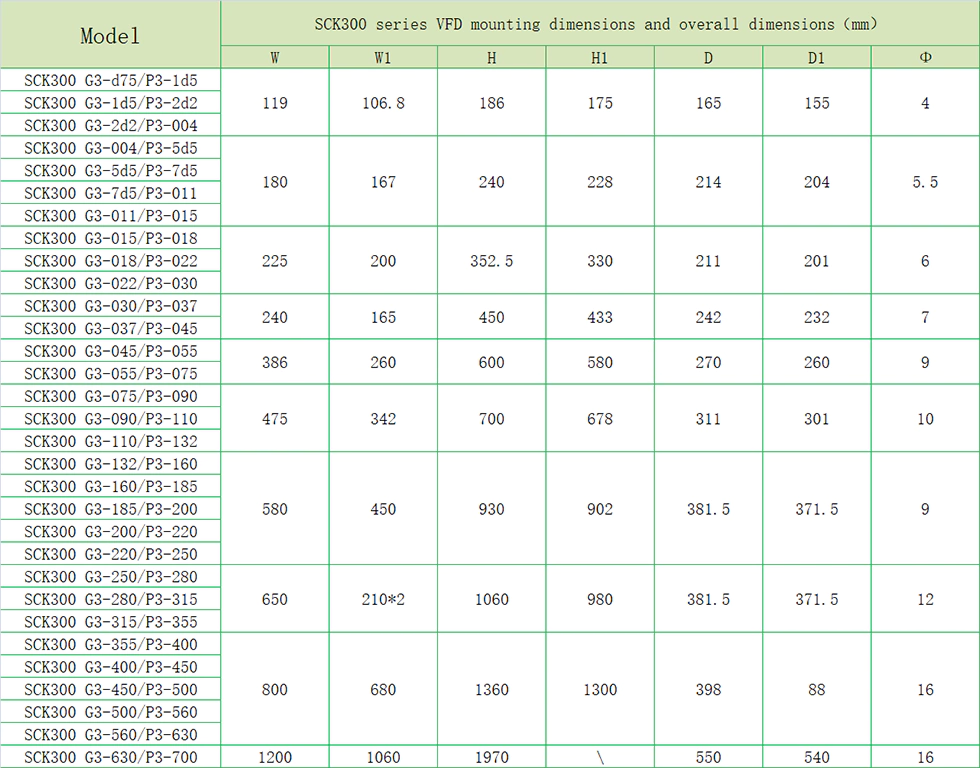

Produktparameter (spesifikasjon)

Produktfunksjon

● I/O -funksjoner

◆ Inngangsspenningsområde: 220V/380V/660V ± 15%

◆ Inngangsfrekvensområde: 47 ~ 63Hz

◆ Utgangsspenningsområde: 0 ~ Rangert inngangsspenning

Utgangsfrekvensområde: 0 ~ 400Hz

● Funksjonsfunksjoner

◆ Frekvensinnstillingsmodus: digital innstilling, analog innstilling, seriell kommunikasjonsinnstilling, multi-hastighet, PID-innstilling, etc.

◆ PID -kontrollfunksjon

◆ Multi-hastighets kontrollfunksjon: 16 hastighetskontroll

◆ Svingfrekvenskontrollfunksjon

◆ Øyeblikkelig strømbrudd uten å stoppe funksjonen

◆ Quick/Jog Key Function: Multifunction Sharcut Key fritt definert av brukere

◆ Automatisk spenningsjusteringsfunksjon: Når strømnettspenningen endres, kan den automatisk holde utgangsspenningen konstant

◆ Gi opptil 25 typer feilbeskyttelsesfunksjoner: Over strøm, over spenning, under spenning, over temperatur, fasetap, overbelastning og andre beskyttelsesfunksjoner

● Perifere grensesnittfunksjoner

◆ Programmerbar digital inngang: 8 Input

◆ Programmerbar analog inngang: AI1: 0 ~ 10V inngang, AI2: 0 ~ 10V eller 0 ~ 20mA inngang

◆ Åpne samlerutgang: 1 utgang

◆ reléutgang: 2 utganger

◆ Analog utgang: 2 utganger, henholdsvis 0/4 ~ 20mA eller 0 ~ 10V

● Tekniske ytelsesegenskaper

◆ Kontrollmodus: Ingen PG -vektorkontroll, V/F -kontroll, dreiemomentkontroll.

◆ Overbelastningskapasitet: 150% nominell strøm 60 -tallet; 180% nominell strøm 10 -tallet

◆ Startmoment: Ingen PG -vektorkontroll: 0,5Hz/150% (SVC)

◆ Hastighetsforhold: Ingen PG -vektorkontroll: 1: 100

Produktapplikasjon

Produkter kan brukes i gruvedrift, vifter, pumper, nytt energiutstyr og andre anledninger.

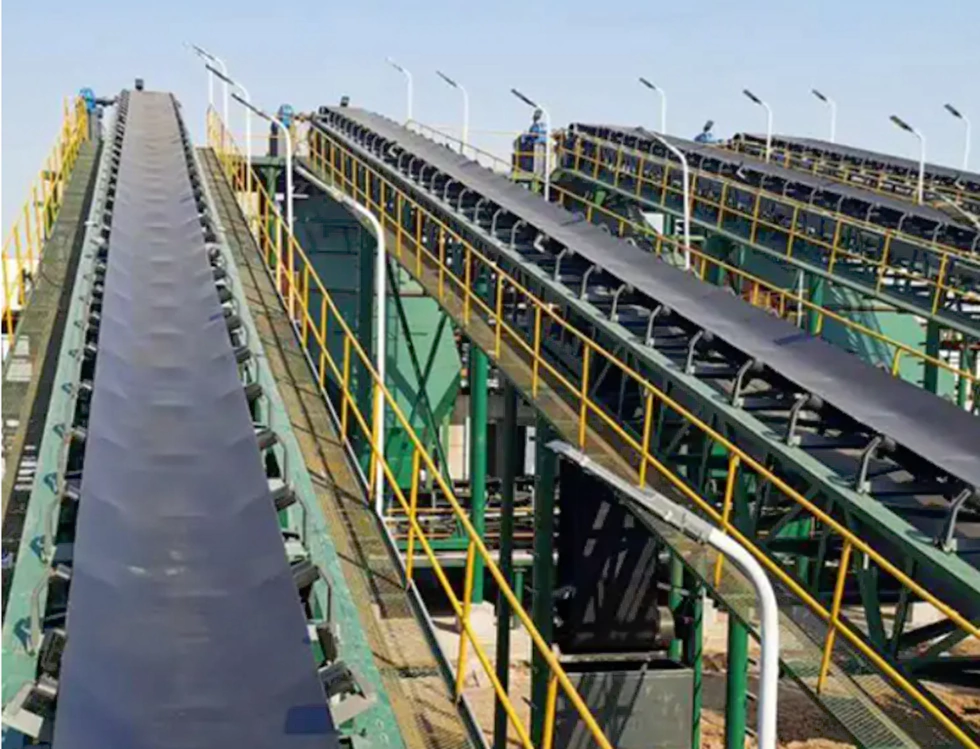

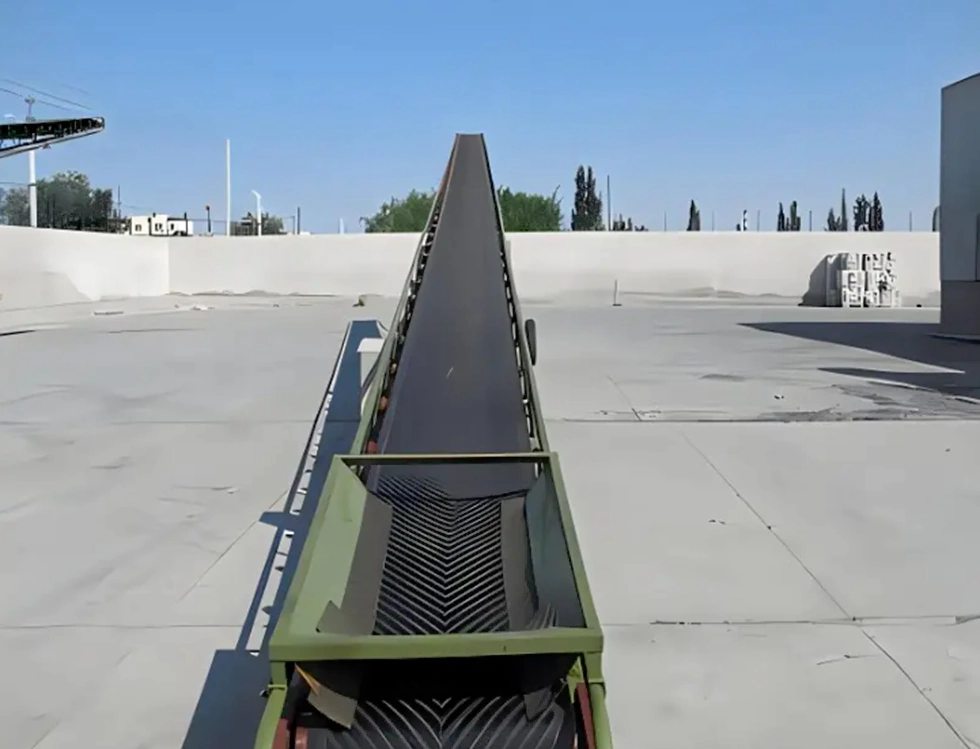

Transportbånd, transportvarer

Bruken av frekvensomformer i transportørsystemet er en av de viktigste teknologiene for å oppnå effektiv og nøyaktig materialoverføring og sortering

1.

Scenario: Overfør pakker med forskjellige størrelser/vekter i et logistikklager

Realisert:

Flere sett med hastighetsparametere (for eksempel 30Hz/50Hz/80Hz) er forhåndsinnstilt og byttet av PLC eller HMI.

Kombinert med den fotoelektriske sensoren for å oppdage pakkestørrelsen, samsvarer automatisk hastigheten (stor lavhastighets anti-skli, liten høyhastighetseffektivitet).

2. Presis posisjonering og sortering

Scenario: Express Sorting Center avleder pakker etter destinasjon

Realisert:

Kodertil tilbakemelding + omformer lukket sløyfekontroll, posisjoneringsnøyaktighet opp til ± 1 mm.

Når pakken kommer til sorteringsport, utfører omformeren et fast stopp (DC -bremsing + null hastighets svev) i forbindelse med skyvstangen/robotarm.

3. Synkron samarbeidskontroll

Scenario: Multi-segment Conveyor Belt Relay Transmission

Realisert:

Master/slavekontrollmodus: Masterfrekvensomformeren sender frekvensinstruksjoner, og slavemaskinen følger synkront gjennom Modbus/Canopen.

Kaskadekontroll: Den bakre transportøren er 5% raskere enn fronten, og unngår akkumulering av gjenstander.

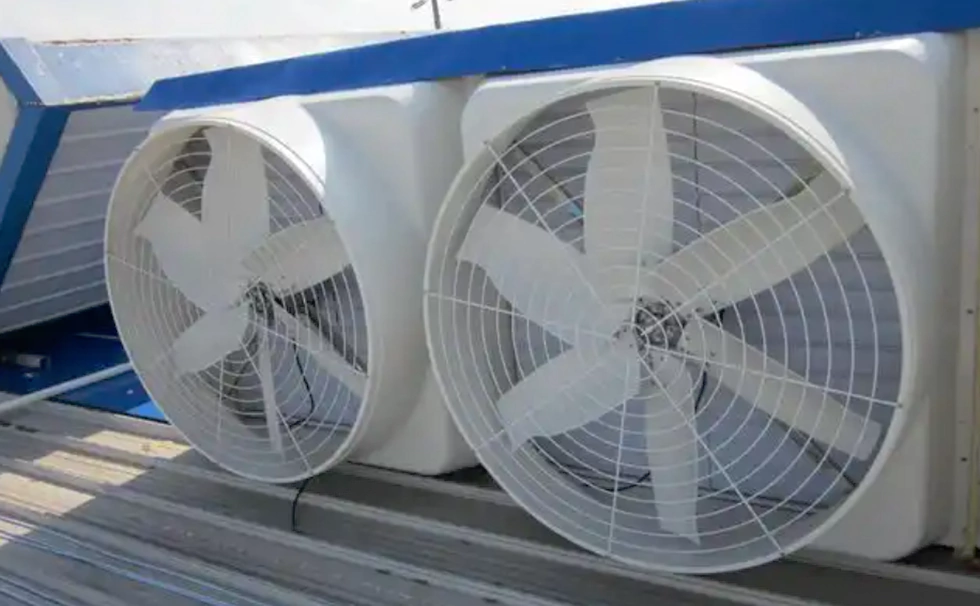

Fans

Anvendelsen av frekvensomformer innen fans reduserer ikke bare energiforbruket, men forbedrer også systemnøyaktigheten og automatiseringsnivået gjennom intelligent kontroll. WCEs SCK300 -serie, med sin høye kompatibilitet og energisparende algoritmer, kan dekke de forskjellige behovene til små ventilatorer til store industrifans, og hjelpe selskaper med å oppnå grønn og effektiv produksjon.

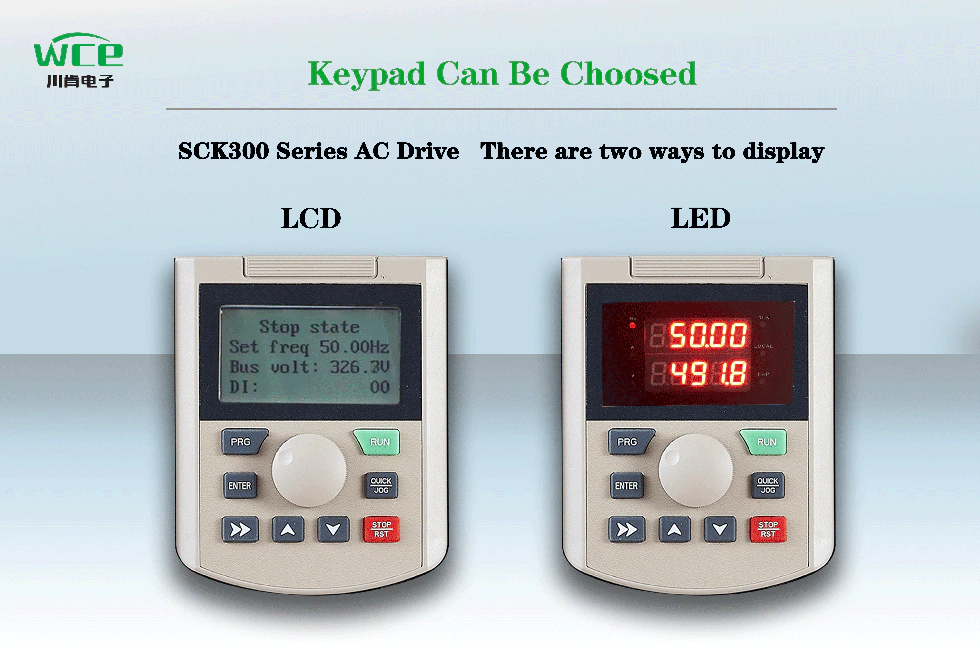

LCD viser flere språktekst og grafikk, LED -visningsnumre, mer intuitive, i henhold til dine preferanser

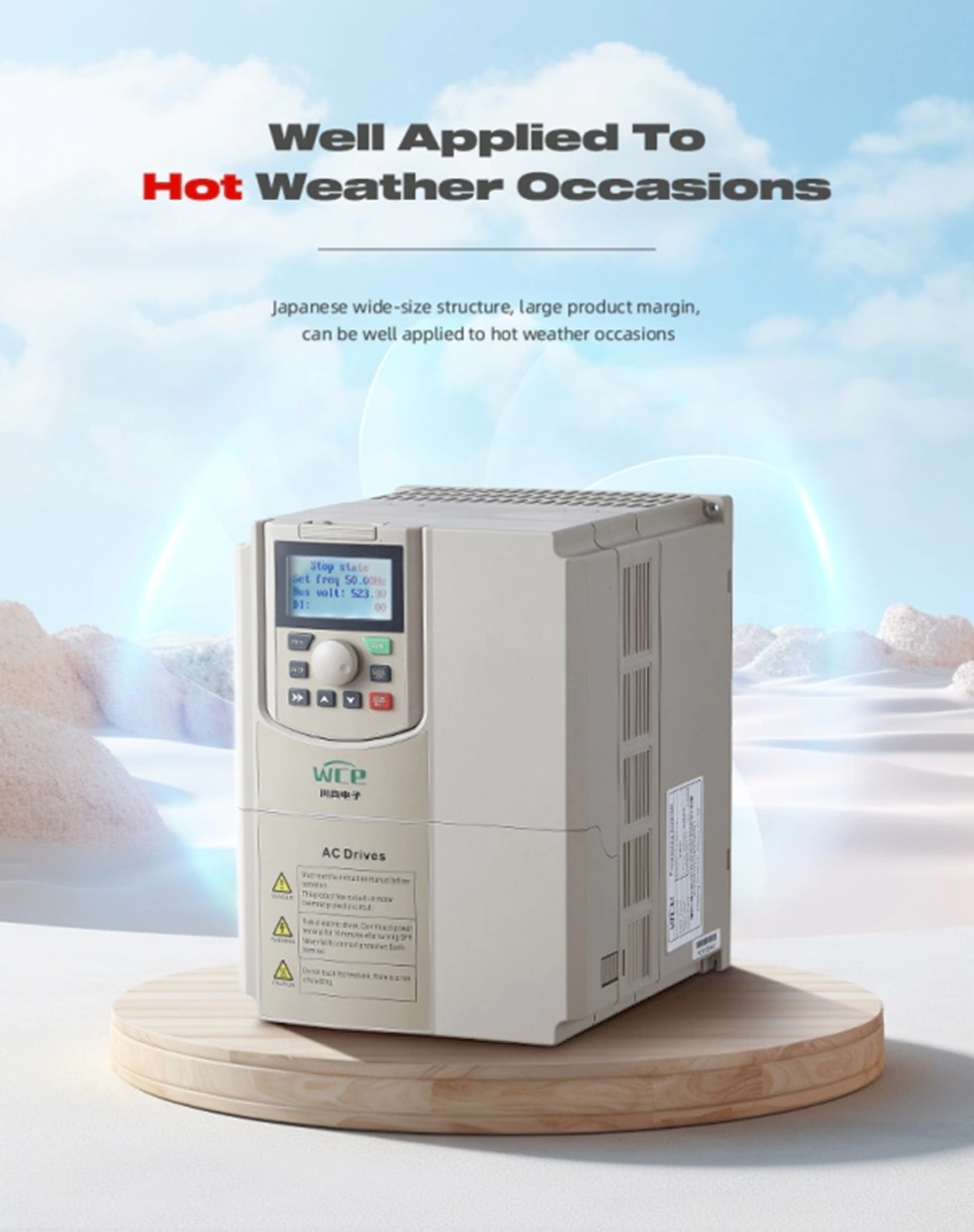

VFD -volum er stor struktur, større radiator, produktutnyttelsesgrad, kan fungere normalt i varme miljøer som tropisk.

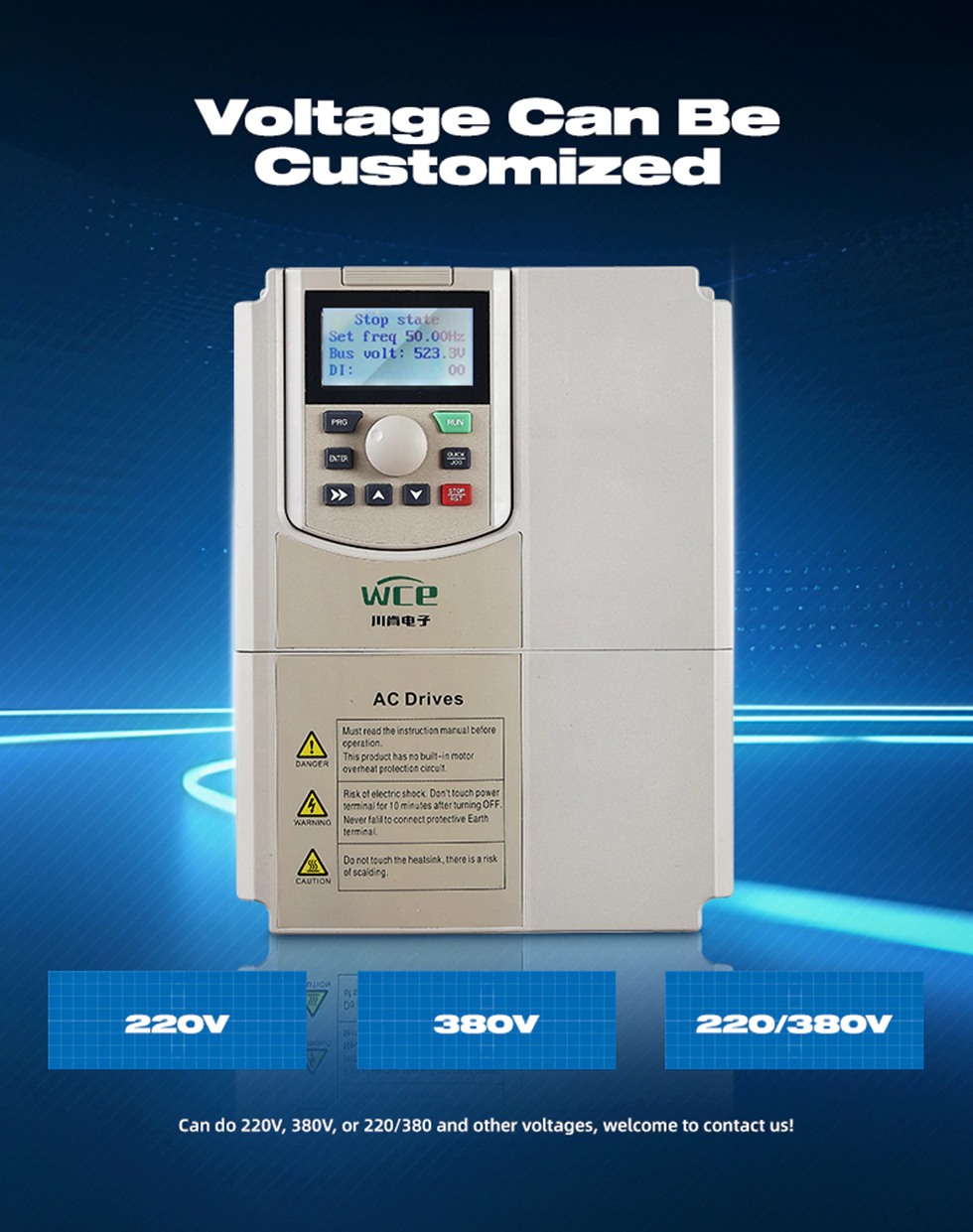

Ulike typer inngangs- og utgangsmodus kan tilpasses:

1.3p 380V inngang til 3p 380V utgang.

2. 3P220V Inngang til 3p220V utgang.

3. 3p660V inngang til 3p660V utgang.

4. 1p220V inngang til 3p 380V utgang.

5. 1p220V inngang til 3p220V utgang.

Med hastighetssporingsfunksjon, kan bedre dobbeltstart.

Den kommer med Modbus RTU -kommunikasjon, og kan også implementere Modbus TCP, Prpfibus og Profinet ved å legge til ekspansjonskort.

VFD -koblingsskjema.
