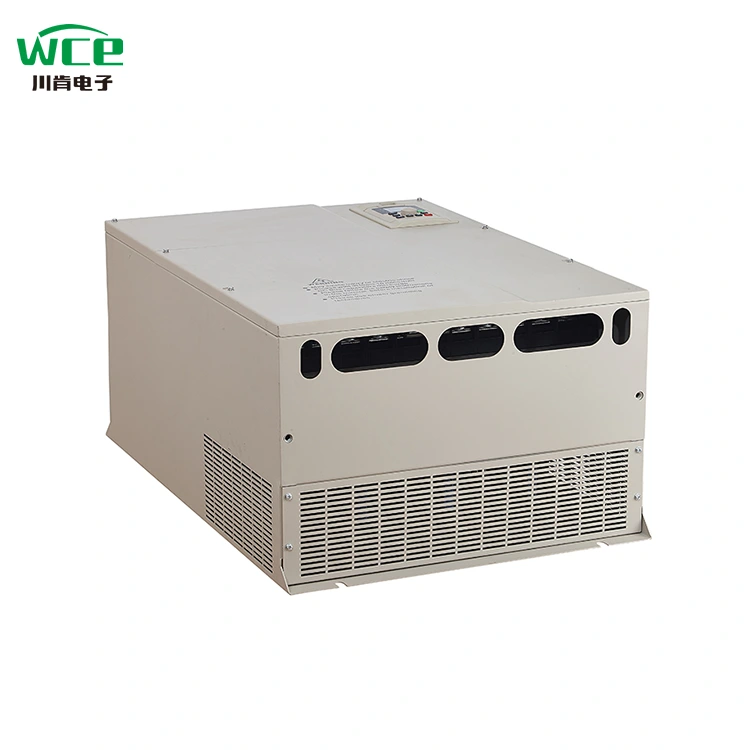

75kw omformer variabel frekvensstasjon VFD

SCK300-serien er en inverter med høy ytelse designet for industriell automatisering, som integrerer multifunksjon og høy effektivitet og energisparing, og er egnet for drivkontroll av en rekke industrielle utstyr.

Kjernefunksjoner og fordeler

Avansert vektorkontrollteknologi: Regulering av høy presisjonshastighet og stabil drift, utmerket dynamisk respons.

Høy effektivitet og energisparing: Optimaliser motorisk driftseffektivitet og reduser energiforbruket betydelig.

Bred kompatibilitet: Støtt komplekse arbeidsforhold for vifter, pumper, transportbånd, knusere og annet utstyr.

Applikasjonsscenario

Fleksibel applikasjon på følgende områder:

Væskekontroll (vifte, pumpebelastning)

Materialoverføring (transportbånd, heis)

Tung maskineri (knuser, mikser)

Utvidelse og oppgradering

Sømløs oppgradering til SCK350: Forbedre ytelsen og utvid funksjonelle moduler ved å erstatte kontrollkortet.

Tilpasning av spesialutstyr som kraner: Utvidelseskort støttes etter oppgradering for å oppfylle kravene til profesjonelle scenarier som momentkontroll og multimotorisk synkronisering.

Med modulær design og teknologioppgraderinger kan SCK -serien tilpasses forskjellige industrielle automatiseringsbehov, fra grunnleggende til avansert.

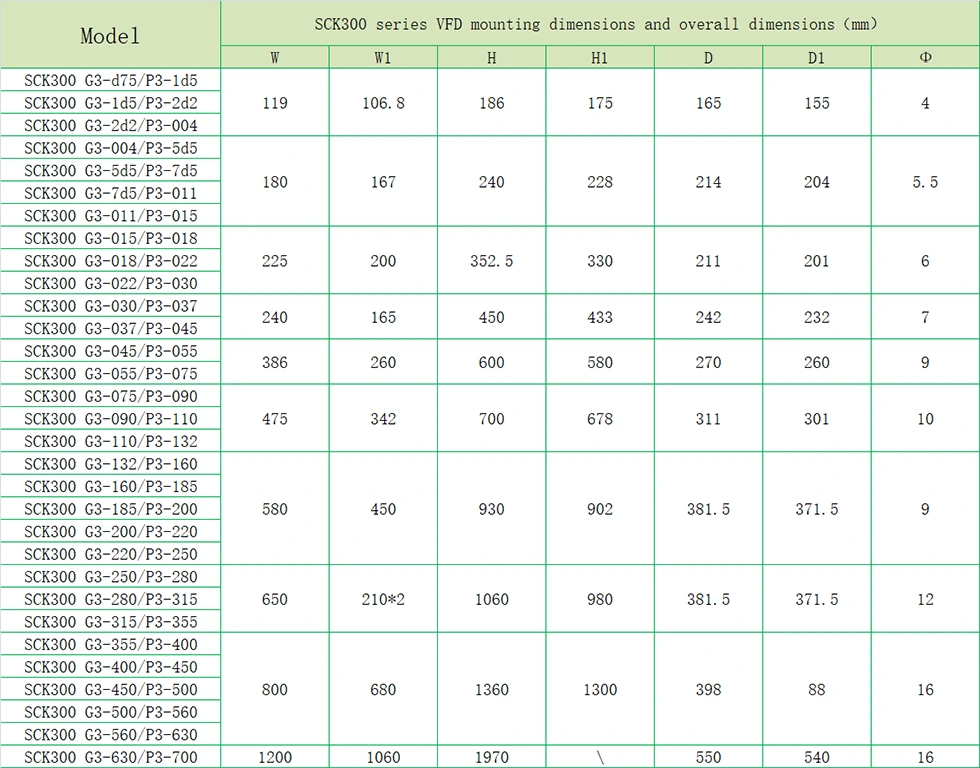

Produktparameter (spesifikasjon)

Produktfunksjon

● I/O -funksjoner

◆ Inngangsspenningsområde: 220V/380V/660V ± 15%

◆ Inngangsfrekvensområde: 47 ~ 63Hz

◆ Utgangsspenningsområde: 0 ~ Rangert inngangsspenning

Utgangsfrekvensområde: 0 ~ 400Hz

● Perifere grensesnittfunksjoner

◆ Programmerbar digital inngang: 8 Input

◆ Programmerbar analog inngang: AI1: 0 ~ 10V inngang, AI2: 0 ~ 10V eller 0 ~ 20mA inngang

◆ Åpne samlerutgang: 1 utgang

◆ reléutgang: 2 utganger

◆ Analog utgang: 2 utganger, henholdsvis 0/4 ~ 20mA eller 0 ~ 10V

● Tekniske ytelsesegenskaper

◆ Kontrollmodus: Ingen PG -vektorkontroll, V/F -kontroll, dreiemomentkontroll.

◆ Overbelastningskapasitet: 150% nominell strøm 60 -tallet; 180% nominell strøm 10 -tallet

◆ Startmoment: Ingen PG -vektorkontroll: 0,5Hz/150% (SVC)

◆ Hastighetsforhold: Ingen PG -vektorkontroll: 1: 100

● Funksjonsfunksjoner

◆ Frekvensinnstillingsmodus: digital innstilling, analog innstilling, seriell kommunikasjonsinnstilling, multi-hastighet, PID-innstilling, etc.

◆ PID -kontrollfunksjon

◆ Multi-hastighets kontrollfunksjon: 16 hastighetskontroll

◆ Svingfrekvenskontrollfunksjon

◆ Øyeblikkelig strømbrudd uten å stoppe funksjonen

◆ Quick/Jog Key Function: Multifunction Sharcut Key fritt definert av brukere

◆ Automatisk spenningsjusteringsfunksjon: Når strømnettspenningen endres, kan den automatisk holde utgangsspenningen konstant

◆ Gi opptil 25 typer feilbeskyttelsesfunksjoner: Over strøm, over spenning, under spenning, over temperatur, fasetap, overbelastning og andre beskyttelsesfunksjoner

Produktapplikasjon

Produkter kan brukes i metallurgi og kjemisk industri, kompressorer, kraner, kommunale tekniske anledninger.

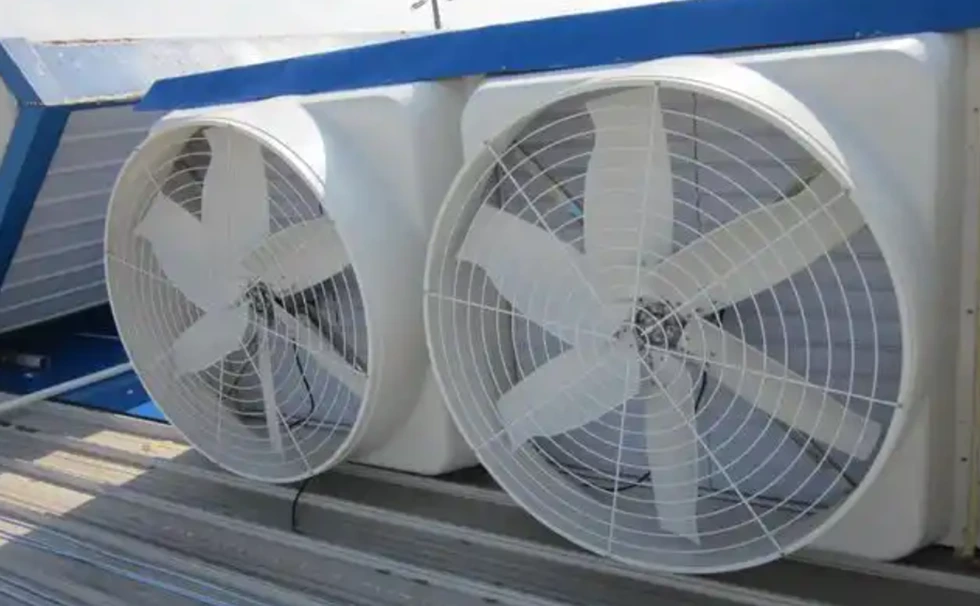

Fans

Anvendelsen av frekvensomformer innen fans reduserer ikke bare energiforbruket, men forbedrer også systemnøyaktigheten og automatiseringsnivået gjennom intelligent kontroll. WCEs SCK300 -serie, med sin høye kompatibilitet og energisparende algoritmer, kan dekke de forskjellige behovene til små ventilatorer til store industrifans, og hjelpe selskaper med å oppnå grønn og effektiv produksjon.

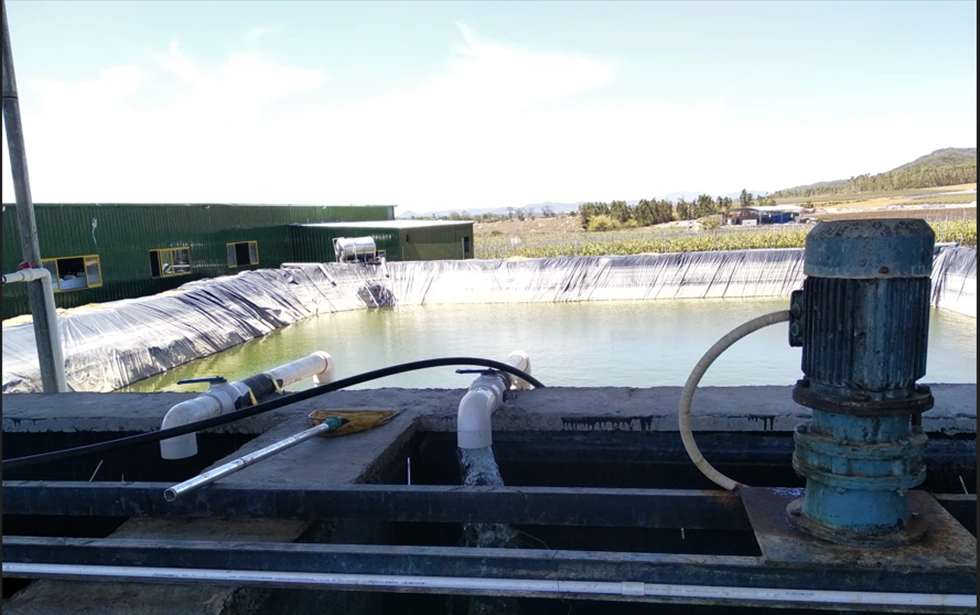

Feltvanning

I jordbruksvanning er VFD for konstant trykkvannforsyning nesten standard. Først av alt, i prosessen med å starte pumpen, kan VFD gradvis øke driftsfrekvensen, slik at pumpen kan løpe sakte, slik at vannet ikke forårsaker for stor innvirkning på rørledningen. VFD kan deretter brukes i forbindelse med en ekstern trykkmåler eller trykksensor for å utjevne trykket i rørene våre. Endelig kan VFD kontrollere trykkbeskyttelsesrørledningen, men også gjennom sin egen overbelastning, underbelastning, overtrykk, undertrykksbeskyttelse for å redusere skaden på pumpen.

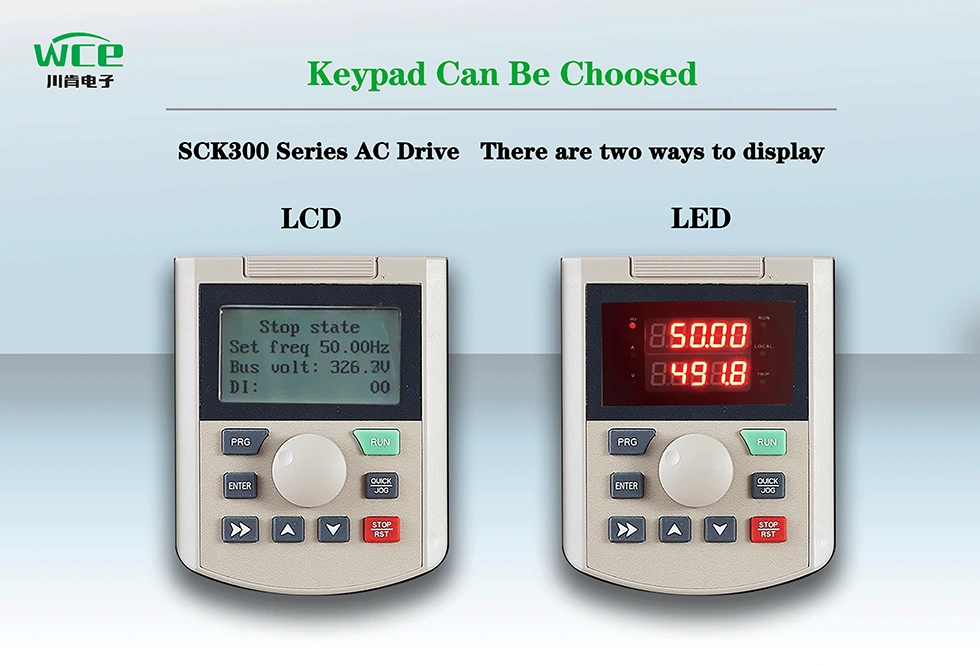

To skjermmodus er tilgjengelige:

1.LCD Display: Kom med kinesisk og engelsk skjerm, du kan også tilpasse russisk, portugisisk, spansk, persisk og andre språk.

2.LED DISPLAY: Tradisjonell Digital Tube Display, Double Line Display, observer to sett med data samtidig.

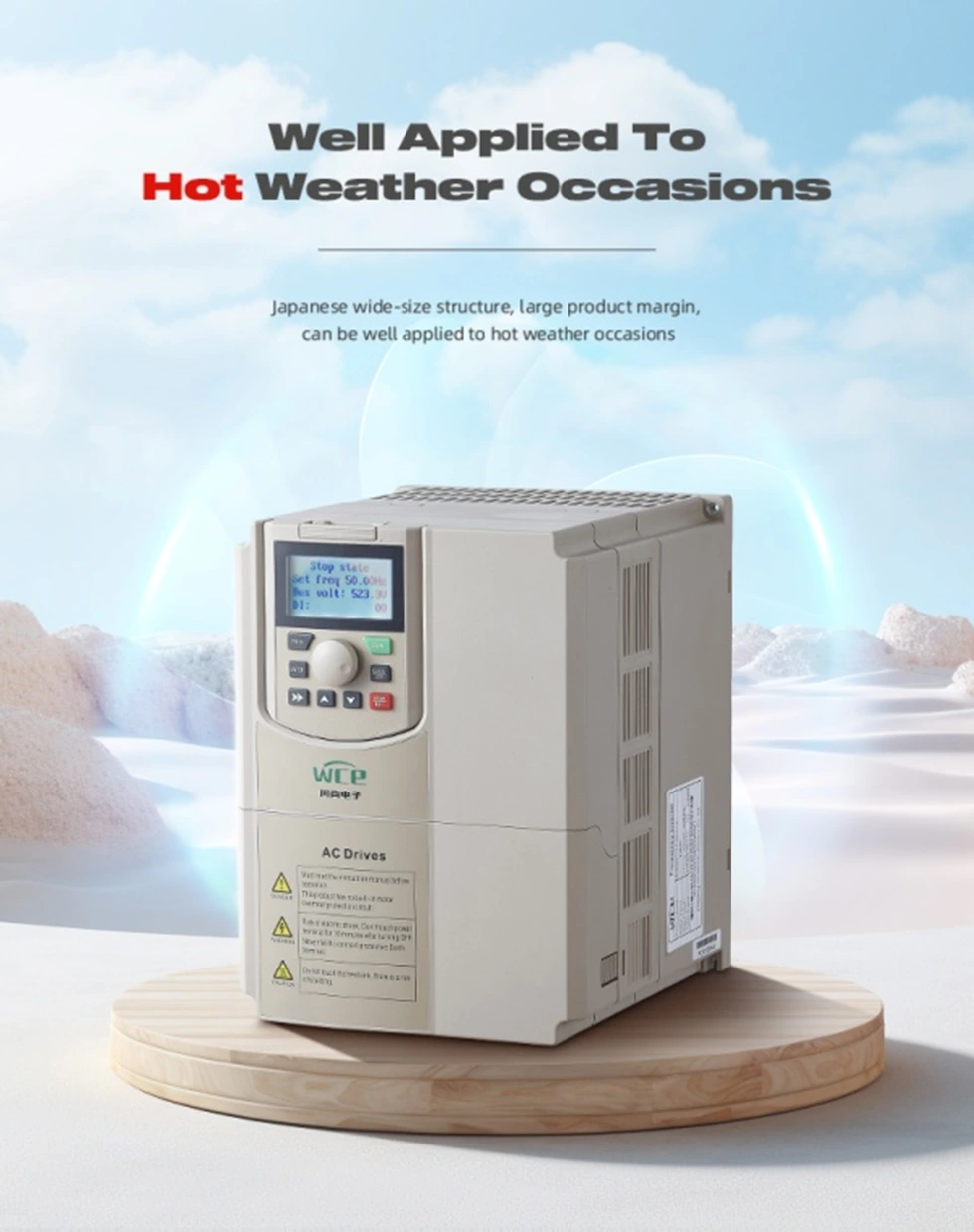

VFD vedtar bred og storstilt strukturell design, integrerer kjølekomponenter i stor størrelse og har høy belastning kontinuerlig driftsevne og brukshastighet med høy effektivitet. Ved å styrke kjølesystemet og valg av høye temperaturresistente komponenter, kan det stabilt tilpasse seg høy temperatur og tøffe arbeidsforhold som tropisk.

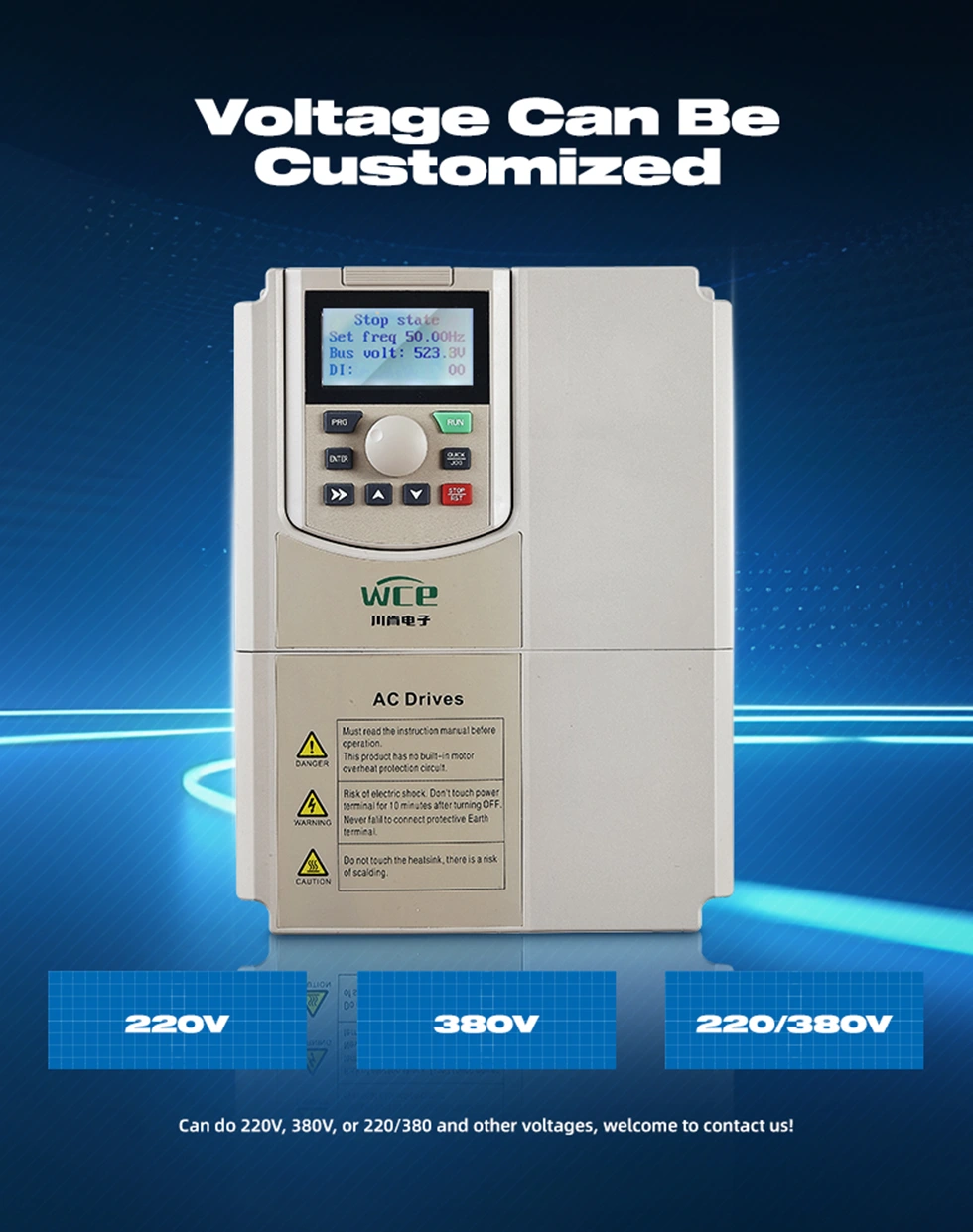

Ulike typer inngangs- og utgangsmodus kan tilpasses:

1.3p 380V inngang til 3p 380V utgang.

2. 3P220V Inngang til 3p220V utgang.

3. 3p660V inngang til 3p660V utgang.

4. 1p220V inngang til 3p 380V utgang.

5. 1p220V inngang til 3p220V utgang.

Med hastighetssporingsfunksjon, kan bedre dobbeltstart.

Den kommer med Modbus RTU -kommunikasjon, og kan også implementere Modbus TCP, Prpfibus og Profinet ved å legge til ekspansjonskort.

VFD -koblingsskjema.
