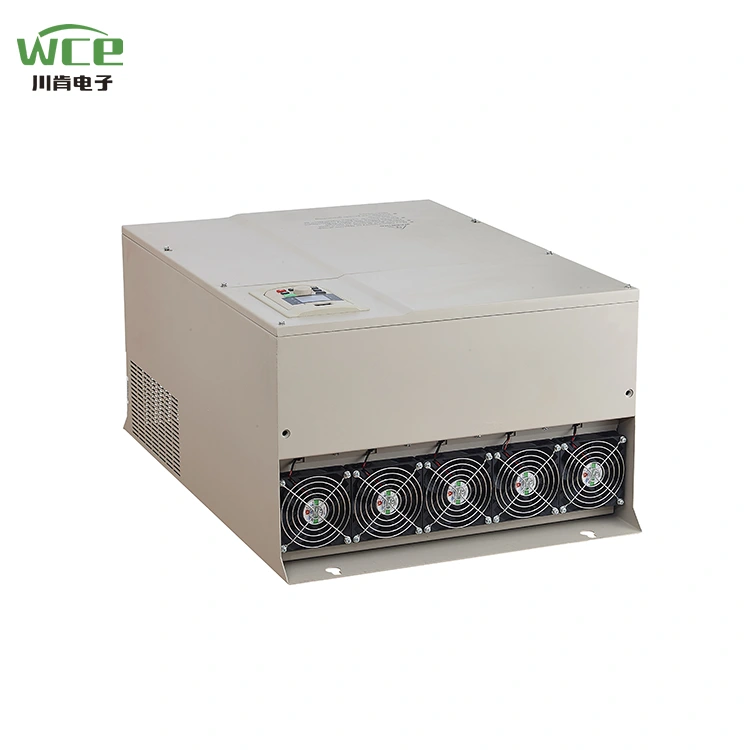

90kw VFD AC Drive for Crusher

WCEs SCK300 -serie er en høy ytelse, allsidig frekvensomformer designet for industriell automatisering, mye brukt i vifter, pumper, transportbånd, knusere og annet utstyr. Kjernen vedtar avansert vektorkontrollteknologi, og har egenskapene til regulering av høy presisjonshastighet, energisparing, høy effektivitet og stabil drift for å imøtekomme behovene til forskjellige industrielle scenarier. I tillegg kan SCK300 oppgraderes til SCK350 ved å oppgradere kontrolltavlen, hvoretter ekspansjonskort kan legges til og brukes på utstyr som kraner.

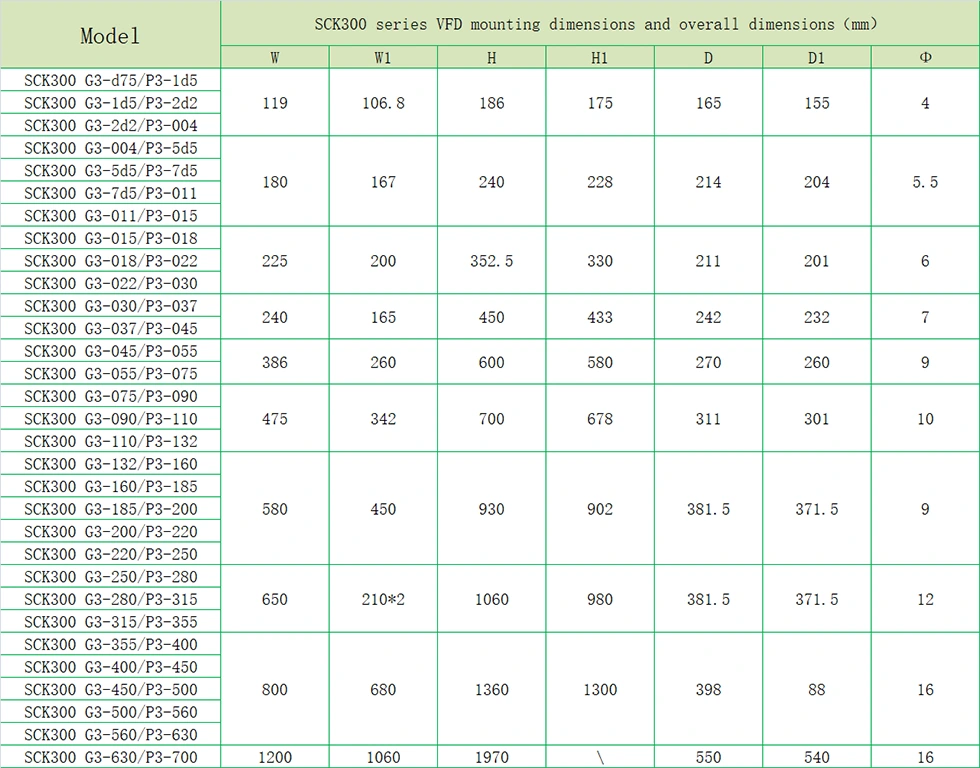

Produktparameter (spesifikasjon)

Produktfunksjon

● I/O -funksjoner

◆ Inngangsspenningsområde: 220V/380V/660V ± 15%

◆ Inngangsfrekvensområde: 47 ~ 63Hz

◆ Utgangsspenningsområde: 0 ~ Rangert inngangsspenning

Utgangsfrekvensområde: 0 ~ 400Hz

● Perifere grensesnittfunksjoner

◆ Programmerbar digital inngang: 8 Input

◆ Programmerbar analog inngang: AI1: 0 ~ 10V inngang, AI2: 0 ~ 10V eller 0 ~ 20mA inngang

◆ Åpne samlerutgang: 1 utgang

◆ reléutgang: 2 utganger

◆ Analog utgang: 2 utganger, henholdsvis 0/4 ~ 20mA eller 0 ~ 10V

● Tekniske ytelsesegenskaper

◆ Kontrollmodus: Ingen PG -vektorkontroll, V/F -kontroll, dreiemomentkontroll.

◆ Overbelastningskapasitet: 150% nominell strøm 60 -tallet; 180% nominell strøm 10 -tallet

◆ Startmoment: Ingen PG -vektorkontroll: 0,5Hz/150% (SVC)

◆ Hastighetsforhold: Ingen PG -vektorkontroll: 1: 100

● Funksjonsfunksjoner

◆ Frekvensinnstillingsmodus: digital innstilling, analog innstilling, seriell kommunikasjonsinnstilling, multi-hastighet, PID-innstilling, etc.

◆ PID -kontrollfunksjon

◆ Multi-hastighets kontrollfunksjon: 16 hastighetskontroll

◆ Svingfrekvenskontrollfunksjon

◆ Øyeblikkelig strømbrudd uten å stoppe funksjonen

◆ Quick/Jog Key Function: Multifunction Sharcut Key fritt definert av brukere

◆ Automatisk spenningsjusteringsfunksjon: Når strømnettspenningen endres, kan den automatisk holde utgangsspenningen konstant

◆ Gi opptil 25 typer feilbeskyttelsesfunksjoner: Over strøm, over spenning, under spenning, over temperatur, fasetap, overbelastning og andre beskyttelsesfunksjoner

Produktapplikasjon

Produkter kan brukes i metallurgi og kjemisk industri, kompressorer, kraner, kommunale tekniske anledninger.

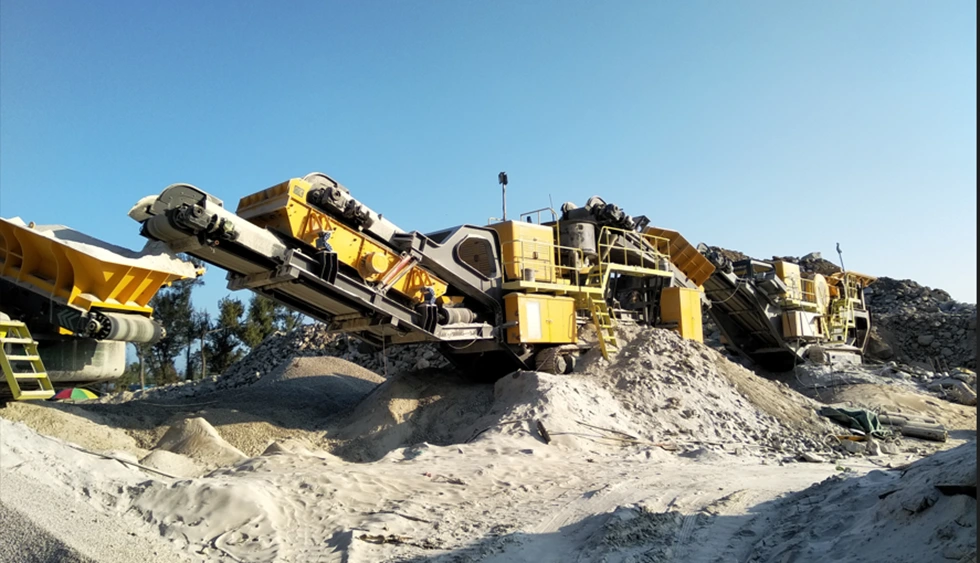

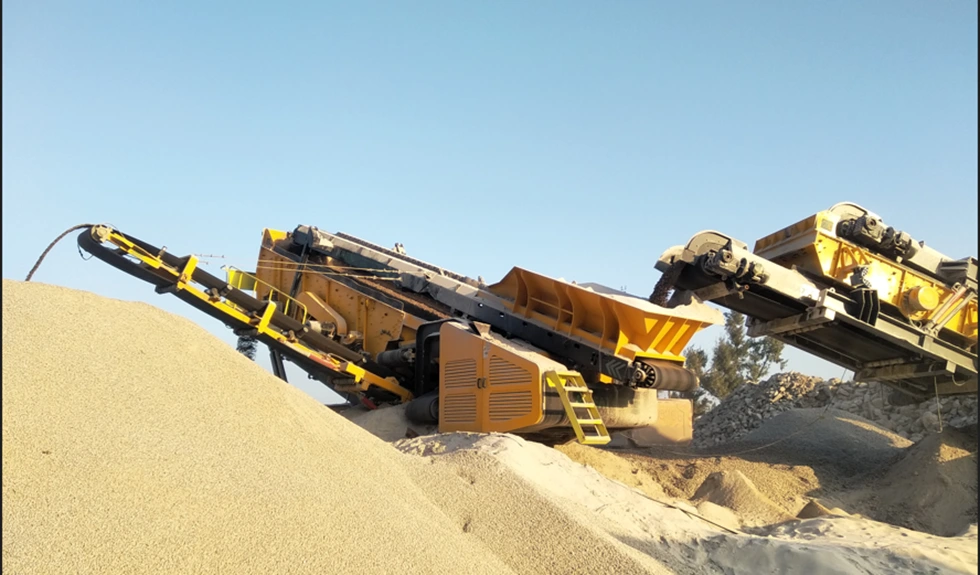

Crusher, sorter steiner i forskjellige størrelser.

VFD er mye brukt i knuserindustrien, den kan brukes i Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher, etc. kan brukes i høykraftverten, reduser startstrømmen, juster hastigheten på knuseren, når hastigheten reduseres, men også kan spare omtrent 50%. Frekvensomformeren som brukes i knuseren kan redusere den mekaniske effekten og forlenge utstyrets levetid.

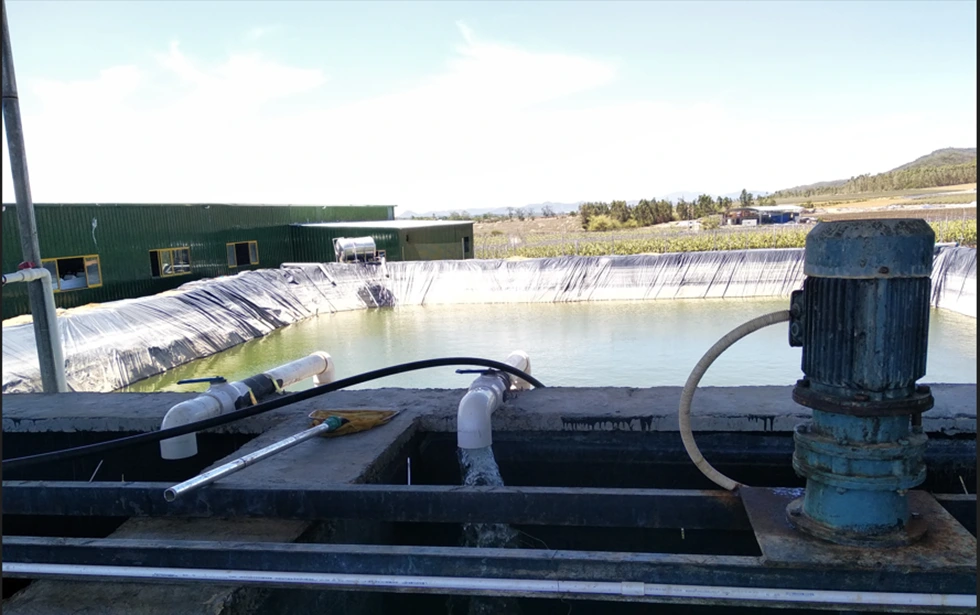

Feltvanning

I jordbruksvanning er VFD for konstant trykkvannforsyning nesten standard. Først av alt, i prosessen med å starte pumpen, kan VFD gradvis øke driftsfrekvensen, slik at pumpen kan løpe sakte, slik at vannet ikke forårsaker for stor innvirkning på rørledningen. VFD kan deretter brukes i forbindelse med en ekstern trykkmåler eller trykksensor for å utjevne trykket i rørene våre. Endelig kan VFD kontrollere trykkbeskyttelsesrørledningen, men også gjennom sin egen overbelastning, underbelastning, overtrykk, undertrykksbeskyttelse for å redusere skaden på pumpen.

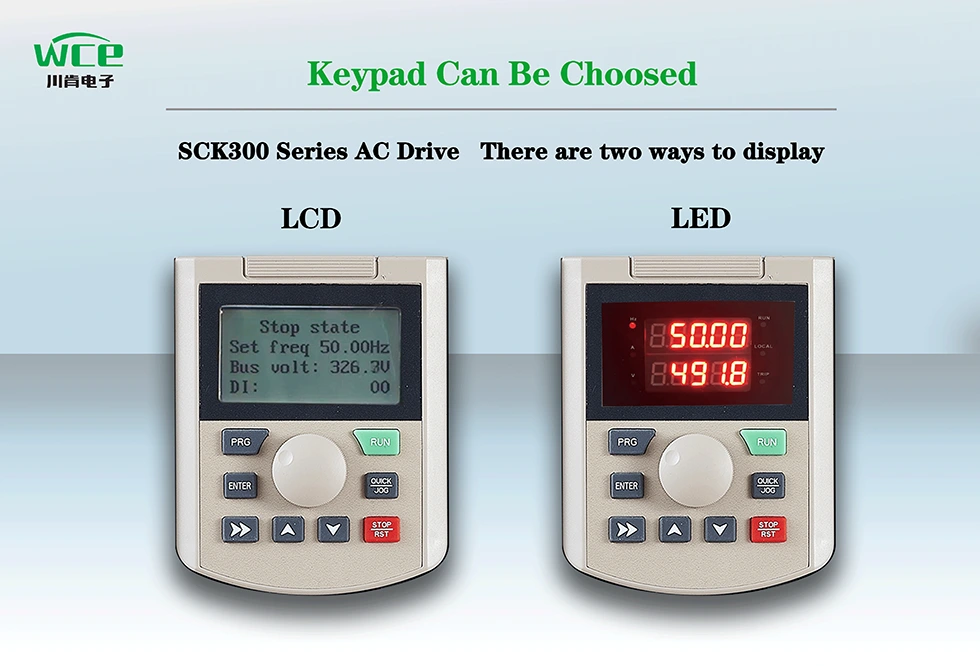

To skjermmodus er tilgjengelige:

1.LCD Display: Kom med kinesisk og engelsk skjerm, du kan også tilpasse russisk, portugisisk, spansk, persisk og andre språk.

2.LED DISPLAY: Tradisjonell Digital Tube Display, Double Line Display, observer to sett med data samtidig.

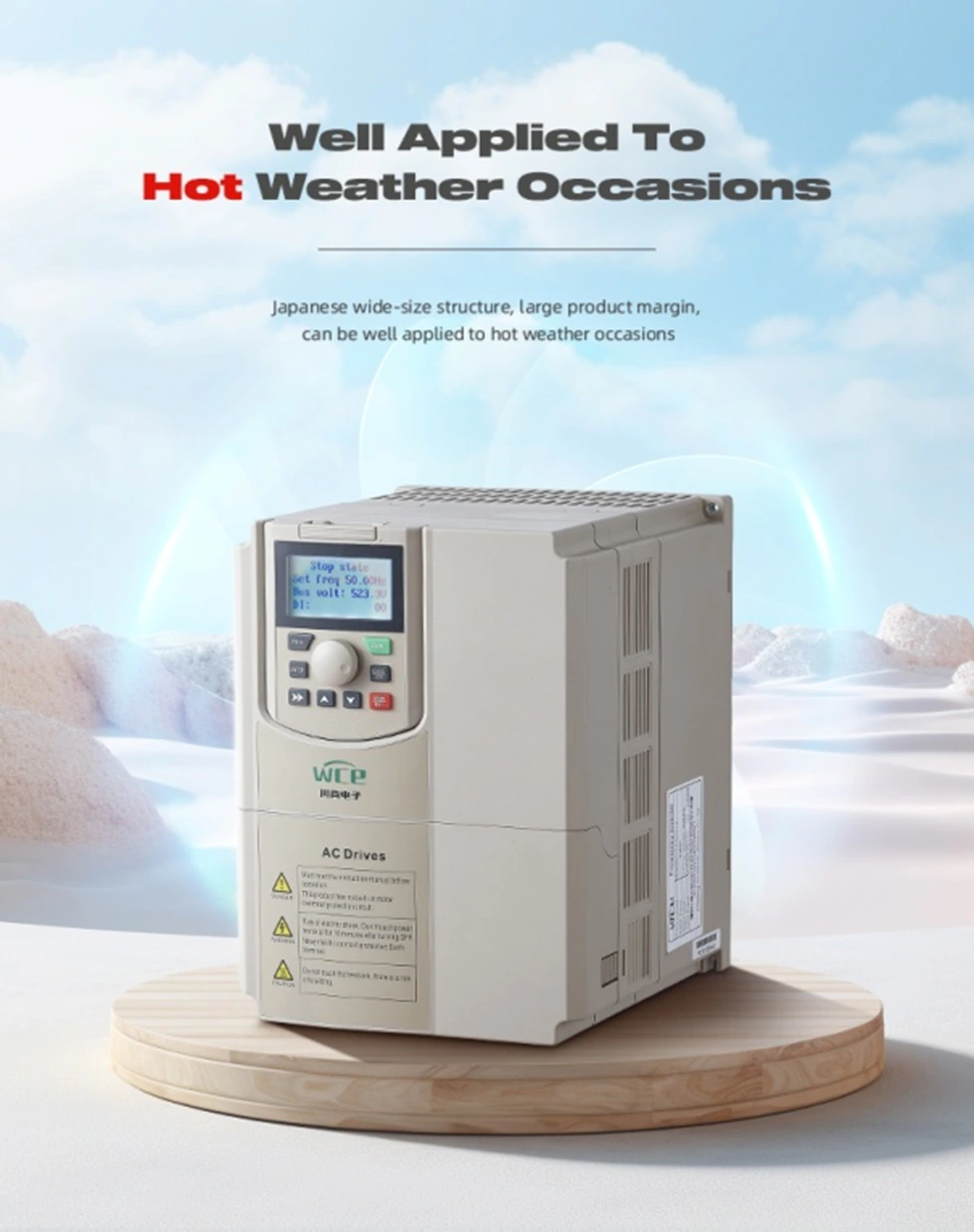

VFD -volum er stor struktur, større radiator, produktutnyttelsesgrad, kan fungere normalt i varme miljøer som tropisk.

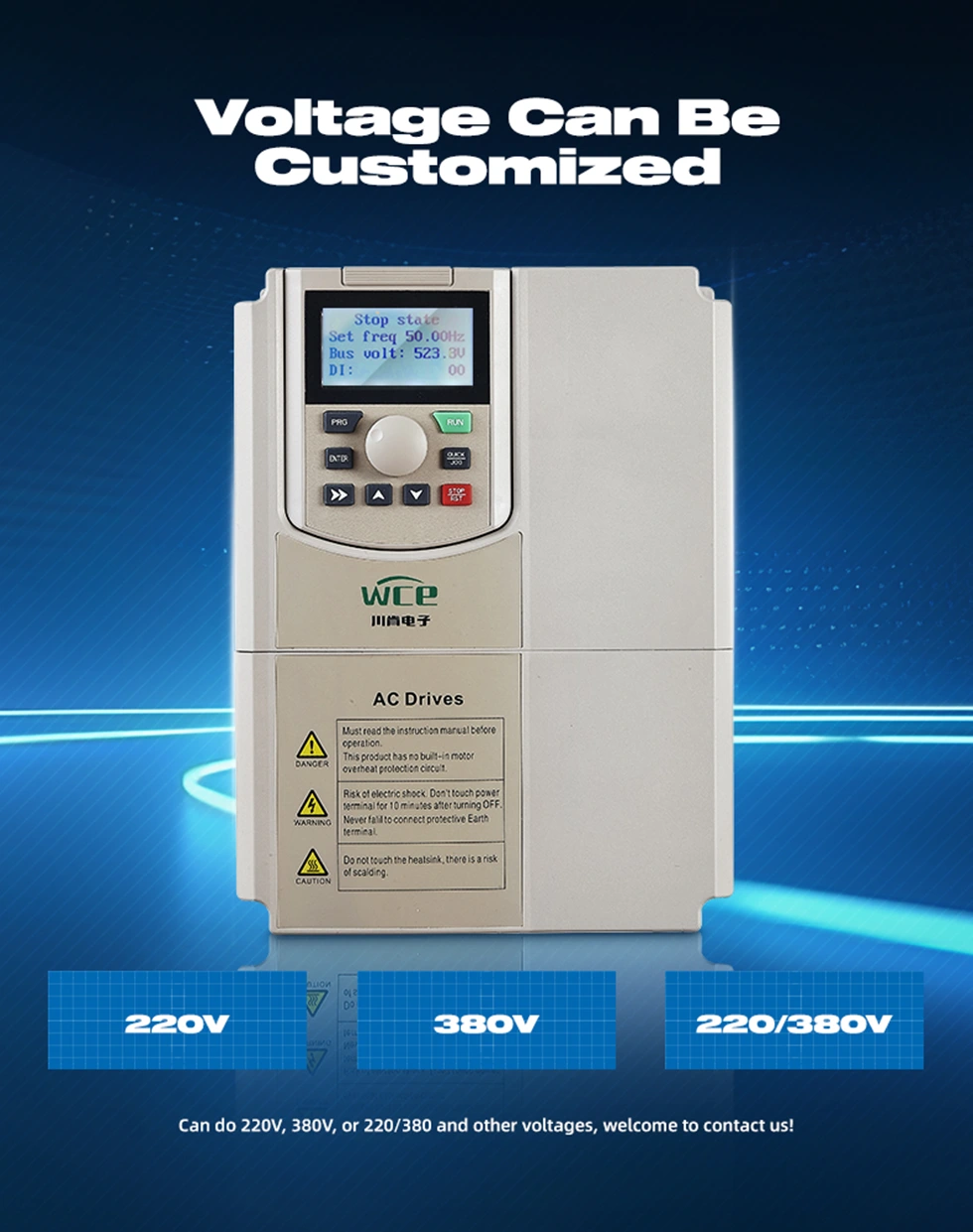

Ulike typer inngangs- og utgangsmodus kan tilpasses:

1.3p 380V inngang til 3p 380V utgang.

2. 3P220V Inngang til 3p220V utgang.

3. 3p660V inngang til 3p660V utgang.

4. 1p220V inngang til 3p 380V utgang.

5. 1p220V inngang til 3p220V utgang.

Med hastighetssporingsfunksjon, kan bedre dobbeltstart.

Den kommer med Modbus RTU -kommunikasjon, og kan også implementere Modbus TCP, Prpfibus og Profinet ved å legge til ekspansjonskort.

VFD -koblingsskjema.
