Bygget i bypass myk startpakke for vifte 11 kW 15 hk

INtelligent samhandling og praktisk drift: 360 -serien Soft Starter er utstyrt med en LCD -flytende krystallskjerm. Grensesnittdesignet er enkel og intuitiv, og operasjonsopplevelsen er jevn og praktisk. Systemet er utstyrt med visningsfunksjoner i både kinesisk og engelsk, og støtter tilpasning av spesifikke nasjonale språk, og oppfyller brukerens behov fullt ut i forskjellige regioner.

Multikommunikasjon og fjern intelligent kontroll: Den er utstyrt med standard MODBUS 485 kommunikasjonsfunksjon, og støtter også tilpassede kommunikasjonsmetoder som Siemens Profibus Protocol og mobiltelefon -appen, og hjelper brukere med å oppnå effektiv fjernfeil og presis kontroll, og bryte de romlige begrensningene.

Enestående ytelse og langvarig holdbarhet: Utstyrt med en helt ny tilpasset DC-kontaktor, sammenlignet med vanlige AC-kontaktorer, forbedres ytelsen med 3 ganger, varmen reduseres med 2,6 ganger, sikkerheten forbedres med 25%, energisparende effektivitet når 20%, og levetiden overstiger 100 000 ganger, og gir pålitelig garanti for den stabile driften av utstyret.

Effektiv varmeavledning og stabil drift: Utstyrt med en 24V høyhastighets DC-vifte og en innovativ 360 ° allround varme-spredningsdesign, gir den sterk vindkraft, noe som sikrer at utstyret opprettholder en god varmedissipasjonstilstand og stabil ytelse gjennom drift.

Dyp samarbeid og kvalitetsoppgradering: Vi har nådd et dypt samarbeid med Hubei Taiji, et innenlandsk oppført selskap, og vedtatt tilpassede moduler og tyristorer, som er forskjellige fra de vanlige modulene i markedet. Dette forbedrer lastekapasiteten betydelig og legger et solid fundament for effektiv drift av utstyret.

Strømlinjeformet design, kostnadsbesparelser:Ingen grunn til å installere eksterne bypass -kontaktorer, effektivt spare installasjonsplass, redusere kabelkostnader, forenkle installasjonsprosessen og gjøre installasjonen mer praktisk og raskere.

Humanisert design, bekymringsfri installasjon: Den vedtar en kontrollterminalkontakt av trykk-type, som er enkel og praktisk å installere og betjene. Bare trykk på terminalen for å fullføre ledningene, og slipp den deretter for å fikse ledningen, noe som forbedrer installasjonseffektiviteten.

Simuleringstesting, pålitelig verifisering: Den er utstyrt med operasjonssimuleringsfunksjon. Selv når hovedkretsen til den myke starteren ikke er koblet til strømforsyningsspenningen, kan den simulere start-, løps- og stoppprosessen til motoren, og raskt bekrefte om arbeidstilstanden til den myke starterens egne komponenter er normal.

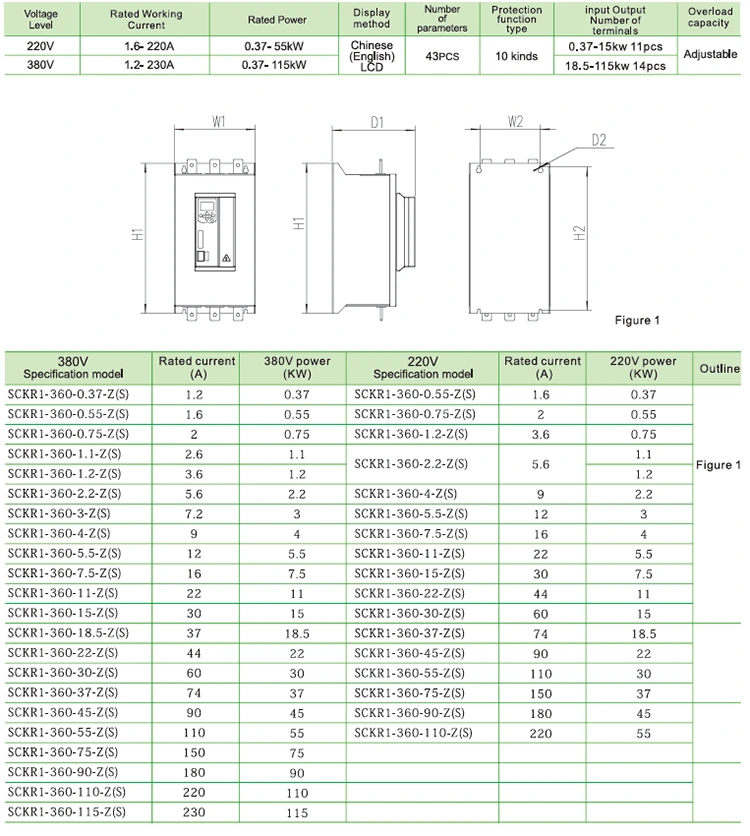

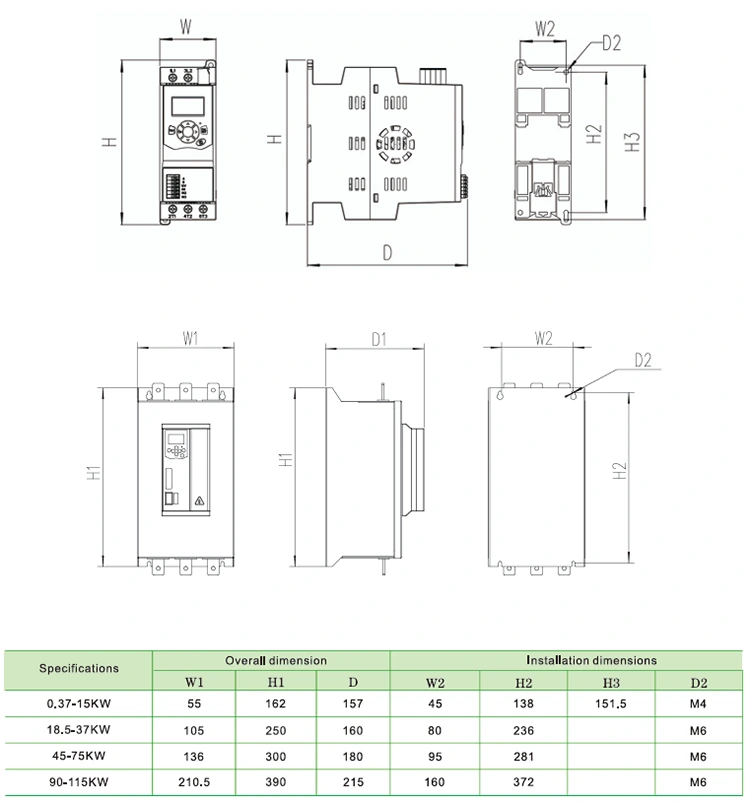

Produktparameter (spesifikasjon)

Produktfunksjon

1. Kommunikasjonsfunksjon

Leveres med Modbus RTU -kommunikasjon, profibus og profinet kommunikasjon kan legges til ved å legge til ekspansjonskort.

2, kan være eksternt tastatur +4 linjer LCD -skjerm

Tastaturet kan raskt settes inn og fjernes for å imøtekomme behovene til fjerndrift.

3, mer omfattende motorvernfunksjon

Overspenningsbeskyttelse, underspenningsbeskyttelse, overstrømsbeskyttelse, beskyttelse av overbelastning, beskyttelse av underbelastning, beskyttelse av fase tap, bypass-feil, tyristorfeil, trefasestrøm ubalanse, overopphetingsbeskyttelse, etc.

4, bredt strømforsyningsspenningsområde

Møt den viktigste strømforsyningsinngangsspenningen på 220-380V generell formål.

5. Pluggable terminaler

Ett sett med kommunikasjonsterminaler, fire grupper med digitale inngangsterminaler, ett sett med analog utgang, to sett med programmerbare reléer

◆ Tre-fase strømforsyning: AC220V, AC380V ± 10%

◆ Vurdert strøm: 1.2a-230a,

◆ Gjeldende motor: Generell ekornbur Type AC Asynkronmotor

◆ Startmodus: Spenningsramp, strømramp, dreiemoment

◆ Parkeringsmodus: Myk stopp, gratis stopp ， bremsestopp, adaptivt stopp.

◆ Logikkinngang: Impedans 1,8KΩ, strøm +24V

◆ Startfrekvens: Det anbefales å starte mer enn 10 ganger i timen

◆ Beskyttelsesnivå: IP20

◆ Kjølemodus: Luftkjøling

◆ Installasjonsmodus: vegg hengende

◆ Miljøforhold: Høyden overstiger 2000 meter, kapasiteten skal reduseres deretter, og omgivelsestemperaturen er mellom -10 og +40 ° C

Den tilsvarende fuktigheten overstiger ikke 95%(20 ℃ ± 5 ℃), ingen brennbar, eksplosiv, etsende gass, ingen ledende støv, innendørs installasjon, god ventilasjon, vibrasjon mindre enn 0,5 g

Produktapplikasjon

Produktet kan brukes i anledninger som vifter, vannpumper, jordbruksland og horisontalt transportbåndtransport.

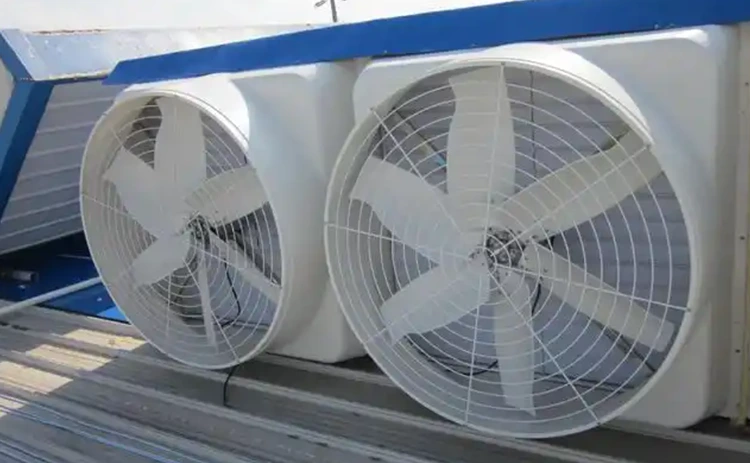

Fans

Den myke starteren reduserer ikke bare friksjonen og tregheten til viften på grunn av den store tregheten i bladet og rotoren, men unngår også skaden på viftelageret, beltet, bladet og andre deler på grunn av overdreven øyeblikkelig dreiemoment. WCEs SCKR1-360-serie Soft Starters, med deres høye kompatibilitet og energisparende algoritmer, kan dekke forskjellige behov fra små fans til store industrifans, og hjelpe selskaper med å oppnå grønn og effektiv produksjon. Bruken av den myke starteren på viften løser effektivt problemene med høy startstrøm og mekanisk sjokk, spesielt for scenariet som ikke krever hastighetsregulering, men trenger mild start og stopp. Rimelig valg og parameterinnstillinger er nøkkel, noe som kan forbedre systemets pålitelighet og økonomi betydelig.

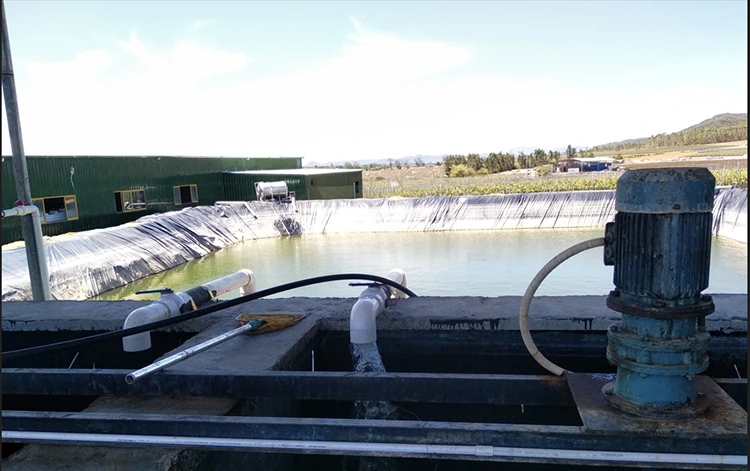

Feltvanning

Sammenlignet med frekvensomformere, koster myke forretter mindre og er egnet for vanningsscenarier uten hastighetsregulering. I feltvanningssystemet virker den myke starteren hovedsakelig på den trefasede asynkrone motoren som driver vannpumpen, og vedtar spenningshellingstart eller nåværende begrenset startmodus, slik at motorhastigheten gradvis øker fra null til den nominelle hastigheten, og unngår øyeblikkelig høy strøm som genereres av den tradisjonelle direkte start. Når du slår ned, valgfri myk stoppfunksjon, ved lineær reduksjon av spenningen for å redusere pumpehastigheten forsiktig, hemmer vannhammereffekten. Den myke starteren løser effektivt problemene med høy strømpåvirkning, mekanisk stresskonsentrasjon og vannhammereffekt av pumpemotoren gjennom fleksibel start-stop-kontroll og flere beskyttelsesmekanismer i feltvanningssystemet, og forbedrer påliteligheten og økonomien i systemet betydelig.

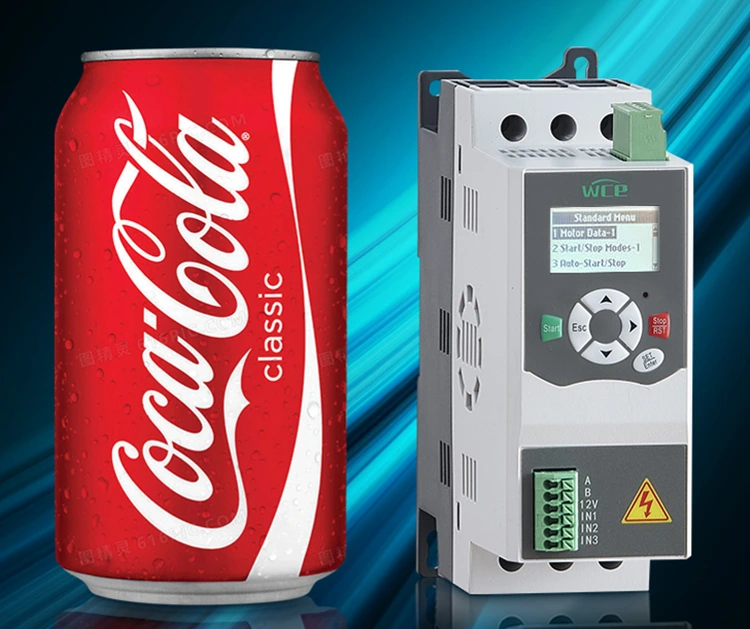

Med en mindre størrelse og volum kan den direkte erstatte Star-Delta-kontaktorer, og sparer materialer og plass.

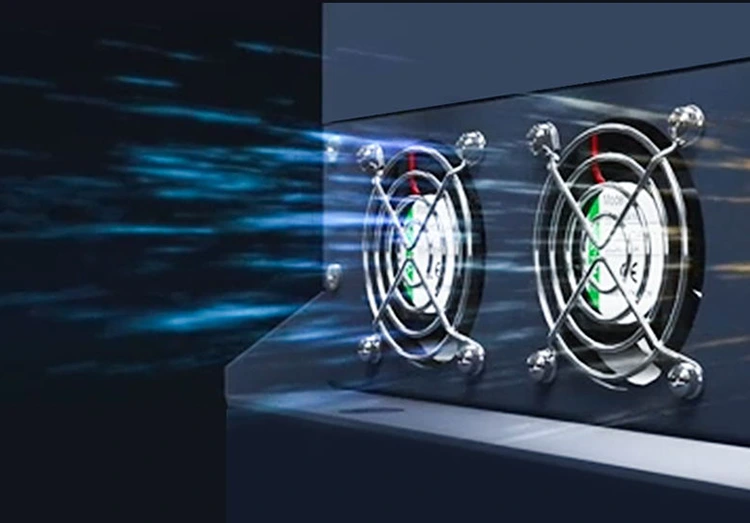

Thyristoren med en intern bypass myk startpakke fungerer bare under oppstart og bytter til kontaktoren under drift, så den genererer mindre varme. Imidlertid installerte vi fortsatt en vifte for å avkjøle kontaktoren. Installer en vifte for å kjøle den ned. All18.5kW og Over360-serien Soft Starters er utstyrt med 24V høyhastighets DC-vifter, og gir 360 ° allround varme-spredning og sterkere vindkraft. Det reduserer ikke bare uventede nedleggelser forårsaket av overoppheting, men forlenger også levetiden til den myke starteren betydelig.

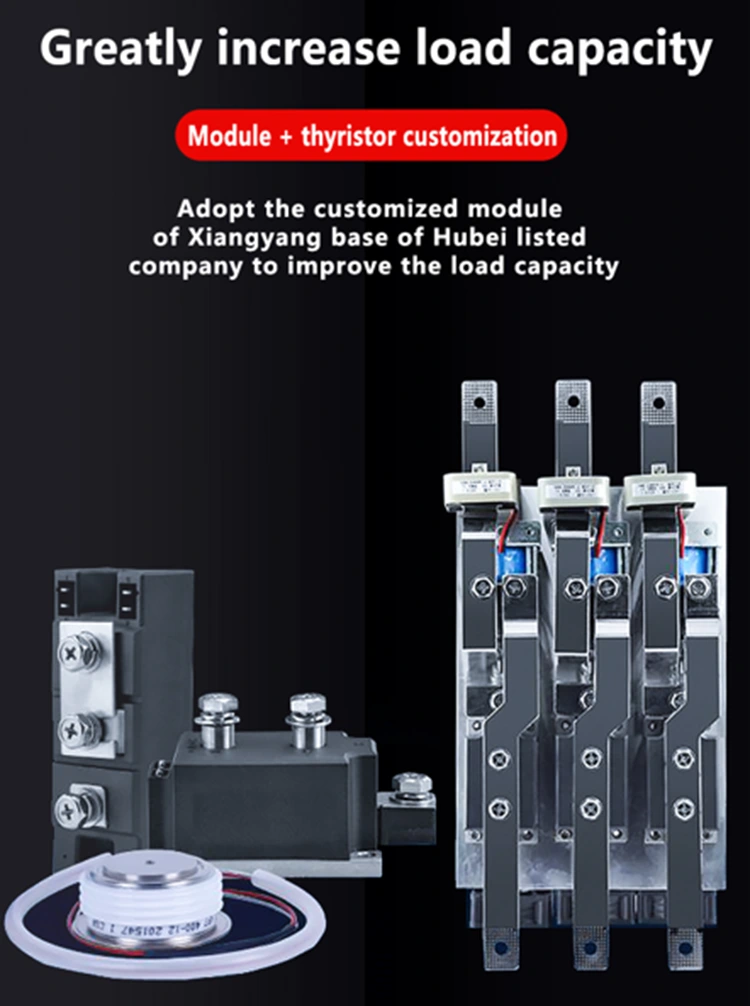

Vi har dypt samarbeid med Hubei Taiji, et innenlandsk oppført selskap, og bruker tilpassede moduler og tyristorer, forskjellige fra de generiske modulene som leveres på markedet, for å forbedre belastningskapasiteten. Våre DC -kontaktorer er også spesialisert, alle med sølvkontakter. Kontaktoverflaten til kontaktene er større og kan oppnå nesten 100 000 engasjementstider, noe som øker levetiden betydelig.

Hovedformålet med penselmaling av myke startkrets (vanligvis tre antimaling, isolerende maling eller fuktsikkert belegg) anti-kortkrets. Økt holdbarhet og sikkerhet.

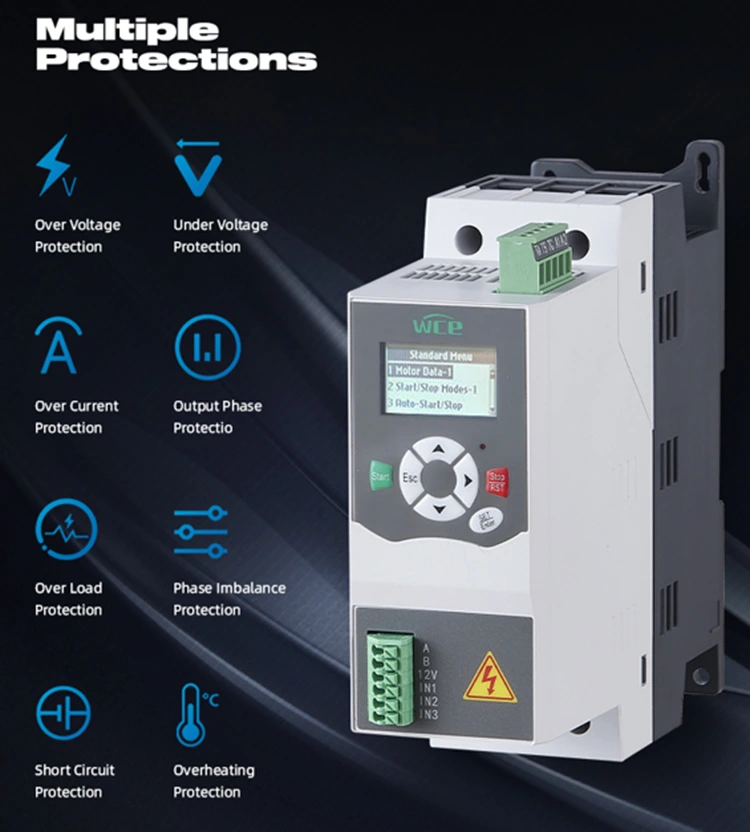

Flere beskyttelsesfunksjoner: Underspenningsbeskyttelse, overspenningsbeskyttelse, overstrømsbeskyttelse, beskyttelse av overbelastning, beskyttelse av fase-tap, beskyttelse av trefase ubalanse, etc.

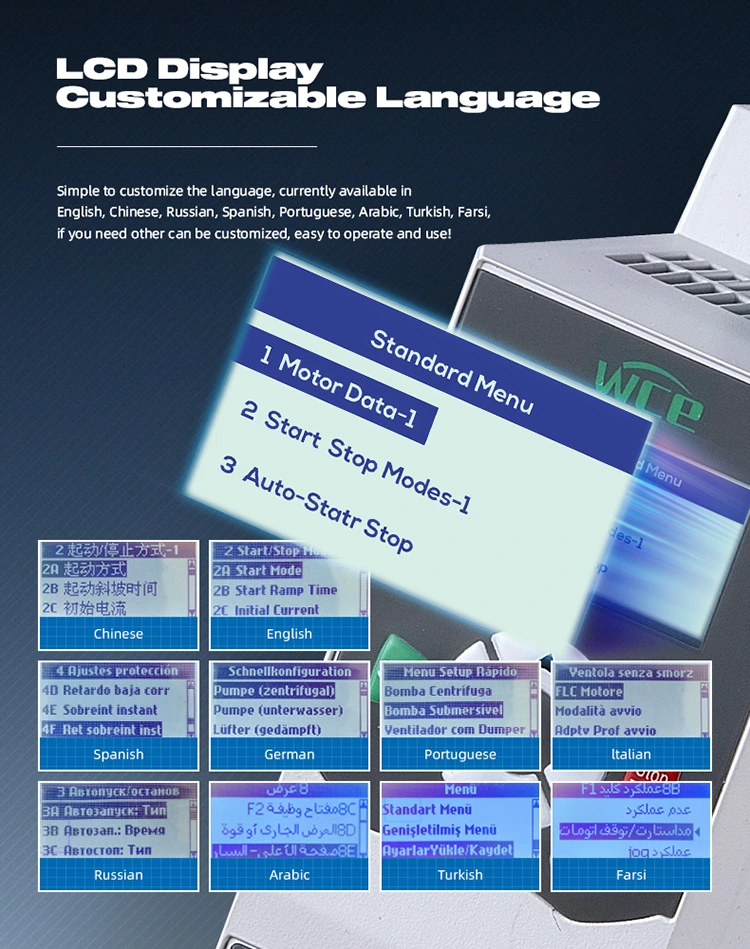

High-definition LCD-firelinjeskjerm, enkel å betjene. Den leveres med flere nasjonale språkvisninger og kan tilpasses når det er nødvendig.

Myk startkablingsdiagram.
