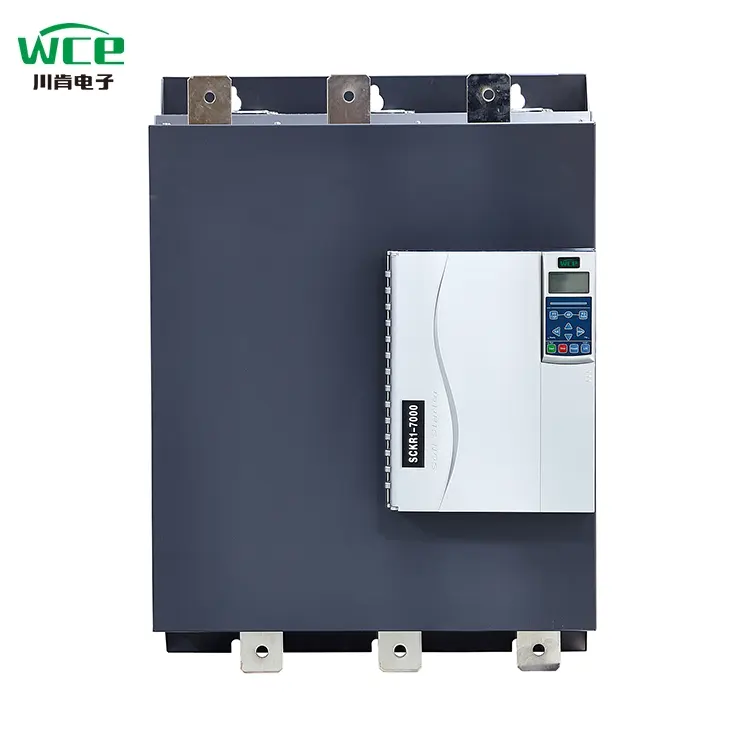

5.5kw-800kw innebygd bypass myk startpakke erstatt EMX3

Intelligent samhandling og praktisk drift: Syke startende på 7000 serier er utstyrt med LCD flytende krystallskjermer, med en enkel og intuitiv grensesnittdesign og en jevn og praktisk operasjonsopplevelse. Systemet er utstyrt med en 8-språklig skjermfunksjon og støtter tilpasning av spesifikke nasjonale språk, og oppfyller brukerens behov fullt ut i forskjellige regioner.

Multikommunikasjon og fjern intelligent kontroll:Den er utstyrt med standard MODBUS 485 kommunikasjonsfunksjon, og støtter også tilpassede kommunikasjonsmetoder som Siemens Profibus Protocol og mobiltelefon -appen, og hjelper brukere med å oppnå effektiv fjernfeil og presis kontroll, og bryte de romlige begrensningene.

Enestående ytelse og langvarig holdbarhet: Utstyrt med en helt ny tilpasset DC-kontaktor, sammenlignet med vanlige AC-kontaktorer, forbedres ytelsen med 3 ganger, varmen reduseres med 2,6 ganger, sikkerheten forbedres med 25%, energisparende effektivitet når 20%, og levetiden overstiger 100 000 ganger, og gir pålitelig garanti for den stabile driften av utstyret.

Effektiv varmeavledning og stabil drift:Utstyrt med en 24V høyhastighets DC-vifte og en innovativ 360 ° allround varme-spredningsdesign, gir den sterk vindkraft, noe som sikrer at utstyret opprettholder en god varmedissipasjonstilstand og stabil ytelse gjennom drift.

Dyp samarbeid og kvalitetsoppgradering: Vi har nådd et dypt samarbeid med Hubei Taiji, et innenlandsk oppført selskap, og vedtatt tilpassede moduler og tyristorer, som er forskjellige fra de vanlige modulene i markedet. Dette forbedrer lastekapasiteten betydelig og legger et solid fundament for effektiv drift av utstyret.

Strømlinjeformet design, kostnadsbesparelser:Ingen grunn til å installere eksterne bypass -kontaktorer, effektivt spare installasjonsplass, redusere kabelkostnader, forenkle installasjonsprosessen og gjøre installasjonen mer praktisk og raskere.

Innovativ kontroll, enkel start: Sammenlignet med konvensjonelle myke startere, er en ny firkantet momentstartkontrollmetode blitt lagt til, noe som gir et større startmoment, oppnår enkel og jevn start og tilpasser seg mer komplekse arbeidsforhold.

Overvåking i sanntid, sikkerhetssikring:Utstyrt med en PT100 -inngangsterminal, kan den overvåke motortemperaturen i sanntid, omgående ta tak i motorens driftsstatus, og effektivt forhindre feil forårsaket av unormal temperatur, og sikre sikker drift av motoren.

Humanisert design, bekymringsfri installasjon: Den vedtar plug-and-pull-kontrollterminalblokker, noe som gjør installasjon og drift enkel og praktisk. Bare koble fra terminalblokkene for å fullføre ledningene og deretter reirere dem, noe som forbedrer installasjonseffektiviteten.

Simuleringstesting, pålitelig verifisering: Den er utstyrt med operasjonssimuleringsfunksjon. Selv når hovedkretsen til den myke starteren ikke er koblet til strømforsyningsspenningen, kan den simulere start-, løps- og stoppprosessen til motoren, og raskt bekrefte om arbeidstilstanden til den myke starterens egne komponenter er normal.

Nødstøtte og kontinuerlig drift: En nødstartfunksjon er lagt til. Selv i tilfelle en plutselig sammenbrudd av en fase av tyristoren, kan den myke starteren fremdeles opprettholde normal drift, og sikre kontinuerlig drift av nøkkelutstyr og redusere risikoen for nedleggelse.

Produktparameter (spesifikasjon)

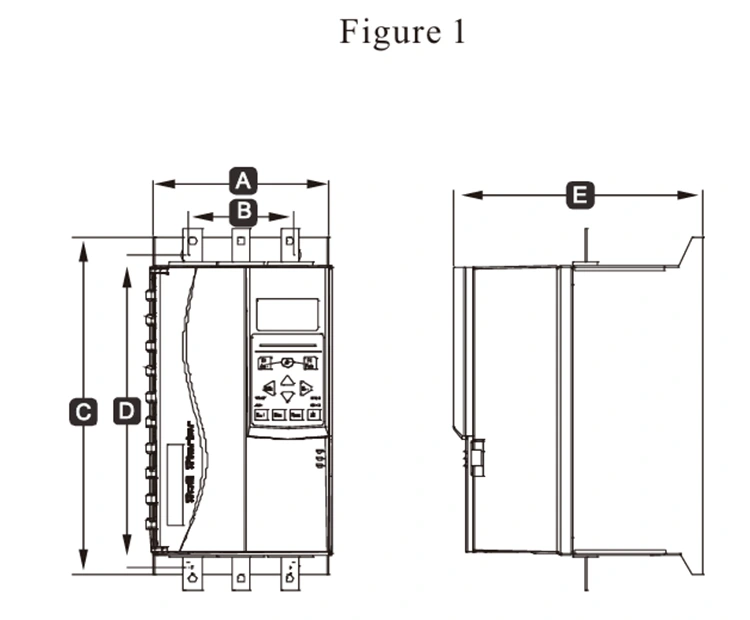

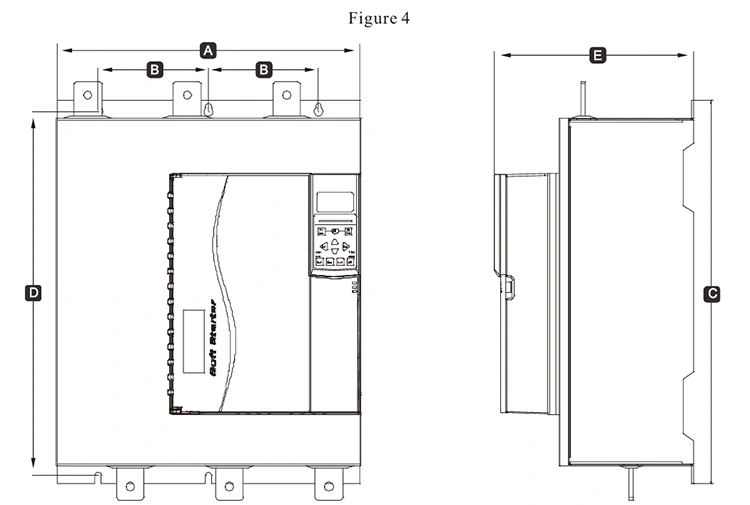

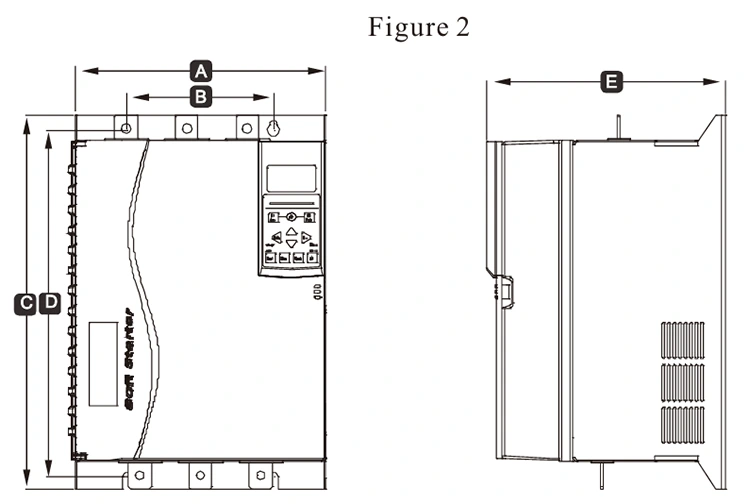

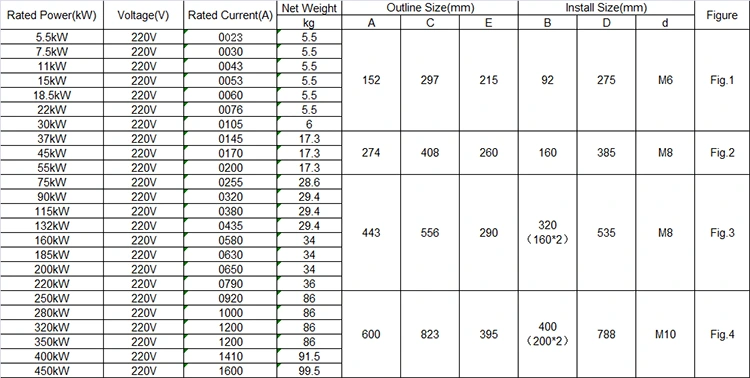

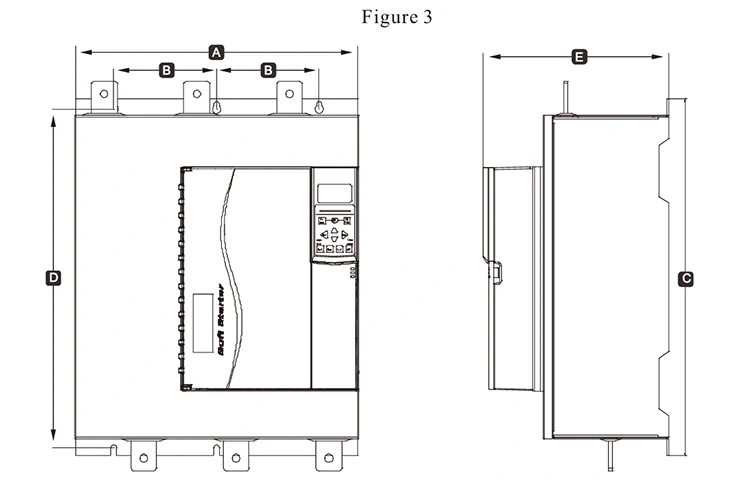

Størrelse, vekt og strøm på 220V

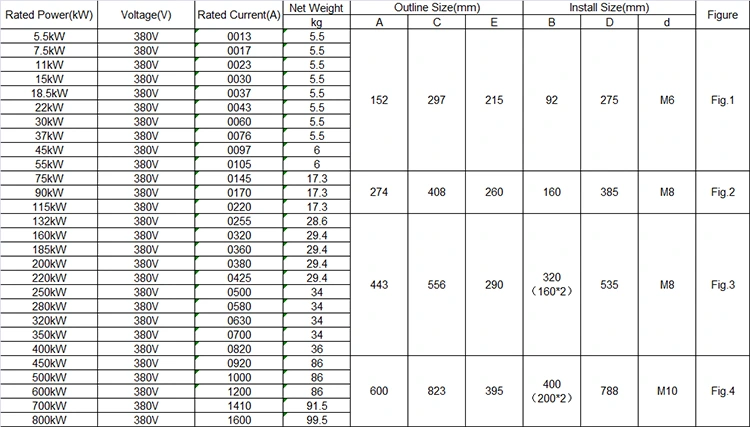

Størrelse, vekt og strøm på 380V

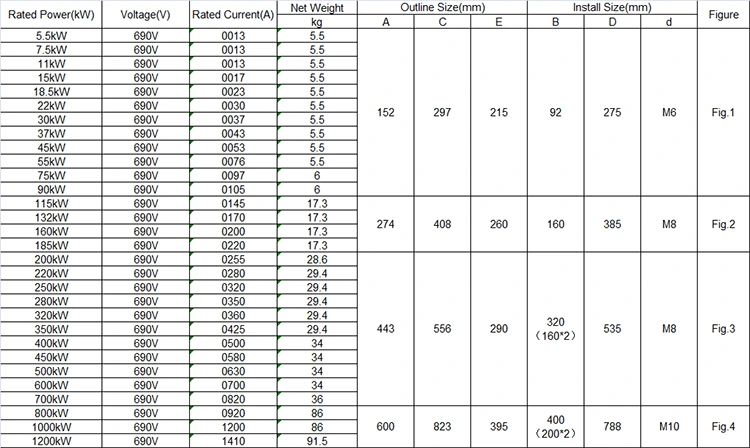

Størrelse, vekt og strøm på 690V

Produktfunksjon

1. Kommunikasjonsfunksjon

Leveres med Modbus RTU -kommunikasjon, profibus og profinet kommunikasjon kan legges til ved å legge til ekspansjonskort.

2, kan være eksternt tastatur +4 linjer LCD -skjerm

Tastaturet kan raskt settes inn og fjernes for å imøtekomme behovene til fjerndrift.

3, mer omfattende motorvernfunksjon

Overspenningsbeskyttelse, underspenningsbeskyttelse, overstrømsbeskyttelse, beskyttelse av overbelastning, beskyttelse av underbelastning, beskyttelse av fase tap, bypass-feil, tyristorfeil, trefasestrøm ubalanse, overopphetingsbeskyttelse, etc.

4, bredt strømforsyningsspenningsområde

Møt den viktigste strømforsyningsinngangsspenningen på 220-690V generell formål.

5. Pluggable terminaler

Ett sett med kommunikasjonsterminaler, fem grupper med digitale inngangsterminaler, ett sett med analog utgang, tre sett med programmerbare reléer ， motoriske termistorterminaler og PT100 temperaturterminaler.

◆ Tre-fase strømforsyning: AC220V, AC380V, AC690V ± 10%

◆ Vurdert strøm: 13A-1600A,

◆ Gjeldende motor: Generell ekornbur Type AC Asynkronmotor

◆ Startmodus: Spenningsramp, strømramp, dreiemoment

◆ Parkeringsmodus: Myk stopp, gratis stopp ， bremsestopp, adaptivt stopp.

◆ Logikkinngang: Impedans 1,8KΩ, strøm +24V

◆ Startfrekvens: Det anbefales å starte mer enn 10 ganger i timen

◆ Beskyttelsesnivå: IP20

◆ Kjølemodus: Luftkjøling

◆ Installasjonsmodus: vegg hengende

◆ Miljøforhold: Høyden overstiger 2000 meter, kapasiteten skal reduseres deretter, og omgivelsestemperaturen er mellom -10 og +40 ° C

Den tilsvarende fuktigheten overstiger ikke 95%(20 ℃ ± 5 ℃), ingen brennbar, eksplosiv, etsende gass, ingen ledende støv, innendørs installasjon, god ventilasjon, vibrasjon mindre enn 0,5 g

Produktapplikasjon

Produkter kan brukes i metallurgi og kjemisk industri, kompressorer, kraner, kommunale tekniske anledninger.

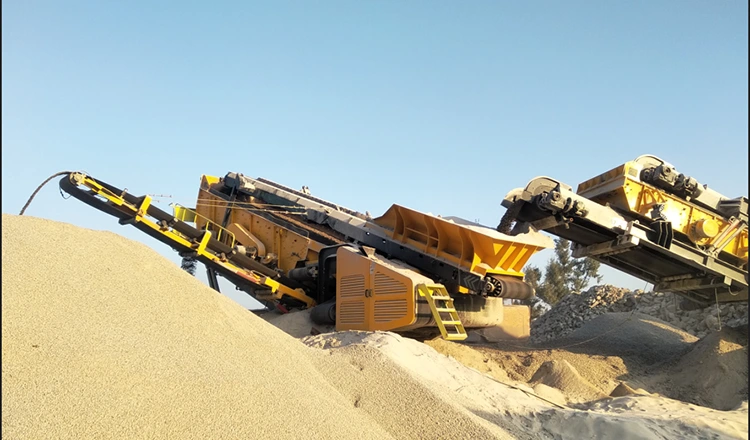

Crusher, sorter steiner i forskjellige størrelser.

Online myk starter er mye brukt i knuserindustrien, den kan brukes i Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher og så videre. Kan brukes på høykraftverten, reduser startstrømmen, reduser den mekaniske påvirkningen. Den myke starteren kan automatisk justere motorens utgangseffekt i henhold til den faktiske belastningen på knuseren. Når knuseren er i operasjon uten belastning eller lysbelastning, reduserer den myke starteren spenningen og strømmen på motoren, slik at motoren kjører ved en lavere effekt, for å oppnå formålet med energisparing. I følge statistikk, etter å ha brukt den myke starteren, kan energiforbruket til knuseren reduseres med omtrent 10%-30%.

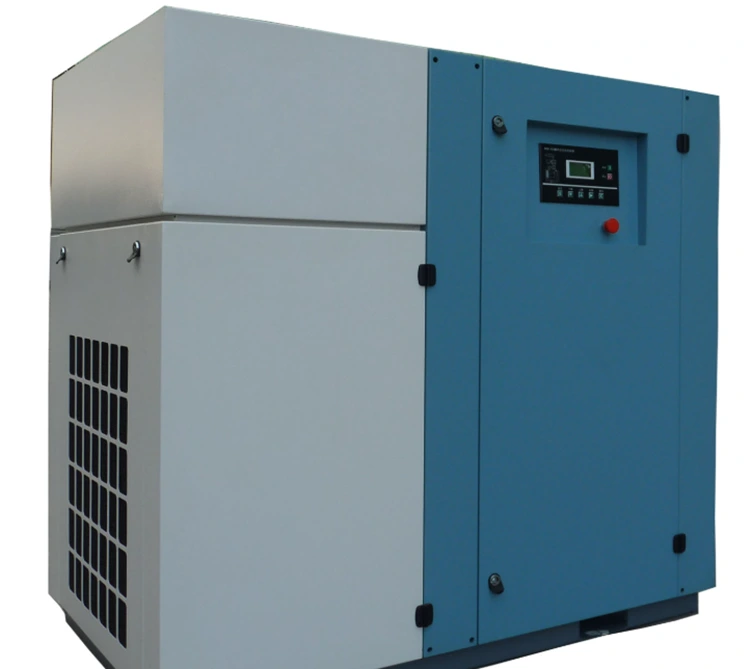

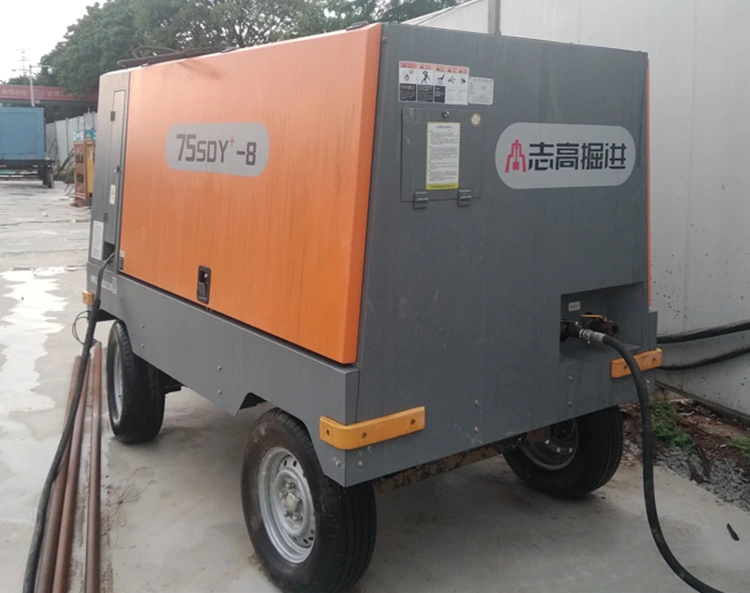

Luftkompressor

Luftkompressor Soft Starter er en spesiell myk startpakke skreddersydd for forskjellige luftkompressorer. Å installere en myk startpakke på luftkompressoren kan gjøre luftforsyningstrykket stabilt, og gjennom trykkregulatoren kan luftkompressoren fortsette å jobbe under den innstilte trykkverdien, trykket er stabilt og pålitelig, og trykket kan være trinnløst innstilling og justerbart når som helst. Motor for å oppnå myk start, kompressorens levetid og vedlikeholdssyklus vil bli utvidet sterkt. Luftkompressoreksosvolumet styres av luftkompressorhastigheten, luftventilplaten i sylinderen er ikke lenger gjentatte ganger åpnet og lukket, og arbeidsforholdene som ventilsetet og fjæren forbedres kraftig, noe som unngår skarp strømning og innvirkning på høy temperatur og høyt trykkgass, og reduserer vedlikeholdsarbeidsmengden.

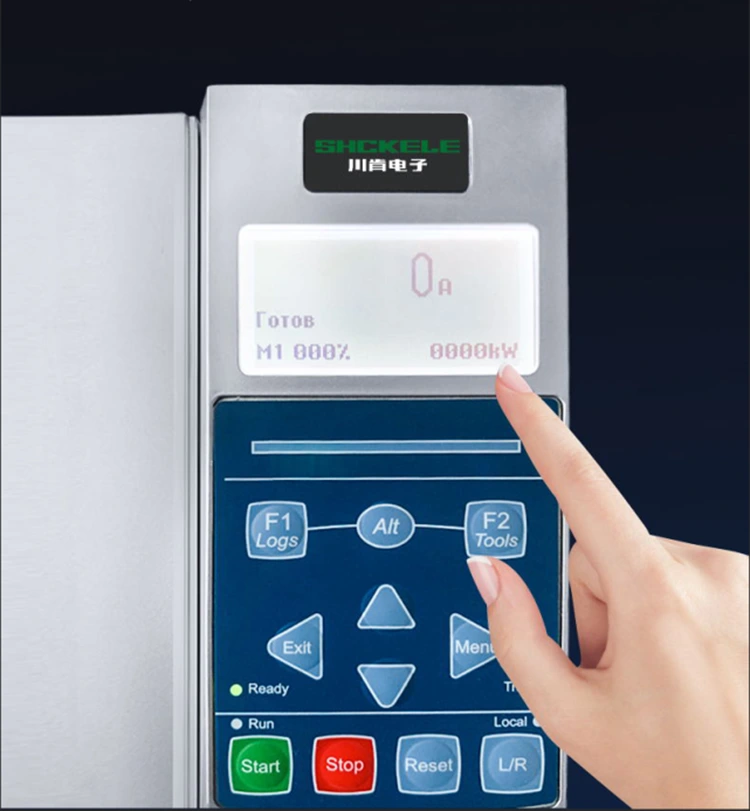

High-definition LCD-firelinjeskjerm, enkel å betjene. Den leveres med flere nasjonale språkvisninger og kan tilpasses når det er nødvendig. Tastaturet er pluggbart og enkelt å flytte.

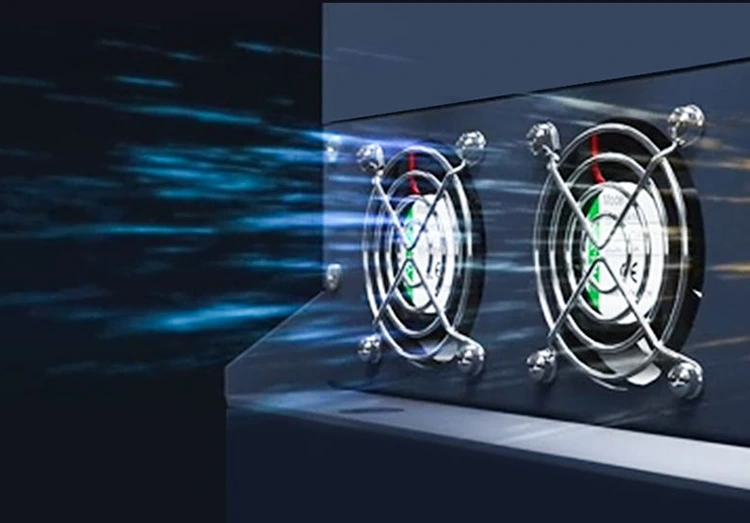

Thyristoren med en intern bypass myk startpakke fungerer bare under oppstart og bytter til kontaktoren under drift, så den genererer mindre varme. Imidlertid installerte vi fortsatt en vifte for å avkjøle kontaktoren. Installer en vifte for å kjøle den ned. Alle myke startere på 75 kW og over 7000 serier er utstyrt med 24V høyhastighets DC-vifter, og gir 360 ° allround varmeavledning og sterkere vindkraft. Det reduserer ikke bare uventede nedleggelser forårsaket av overoppheting, men forlenger også levetiden til den myke starteren betydelig.

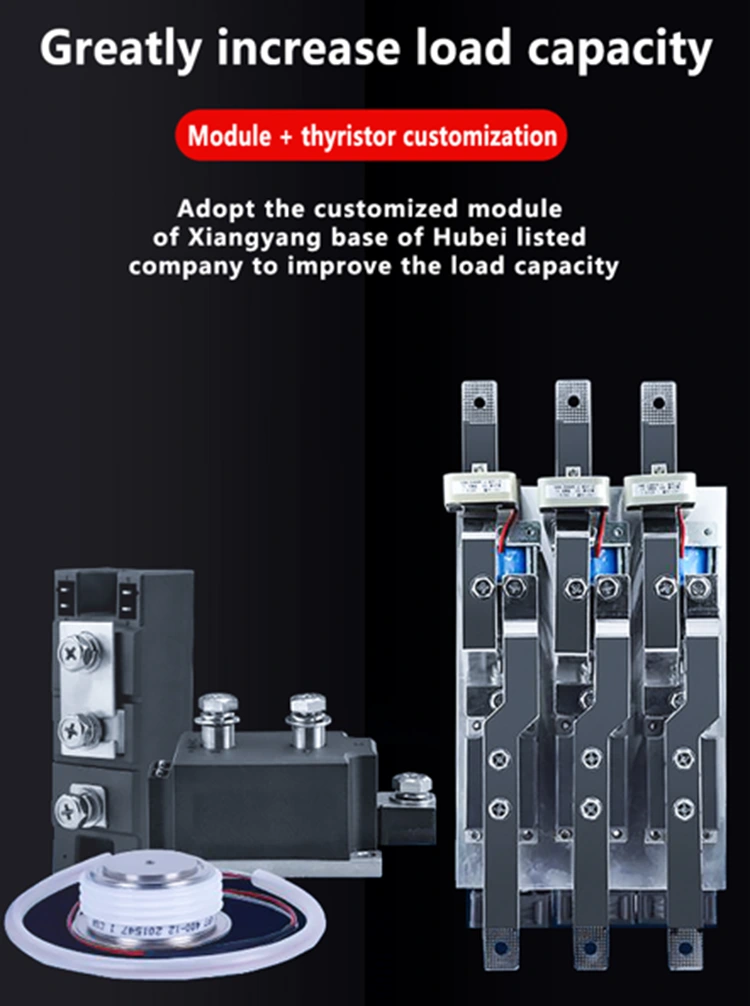

Vi har dypt samarbeid med Hubei Taiji, et innenlandsk oppført selskap, og bruker tilpassede moduler og tyristorer, forskjellige fra de generiske modulene som leveres på markedet, for å forbedre belastningskapasiteten. Våre DC -kontaktorer er også spesialisert, alle med sølvkontakter. Kontaktoverflaten til kontaktene er større og kan oppnå nesten 100 000 engasjementstider, noe som øker levetiden betydelig.

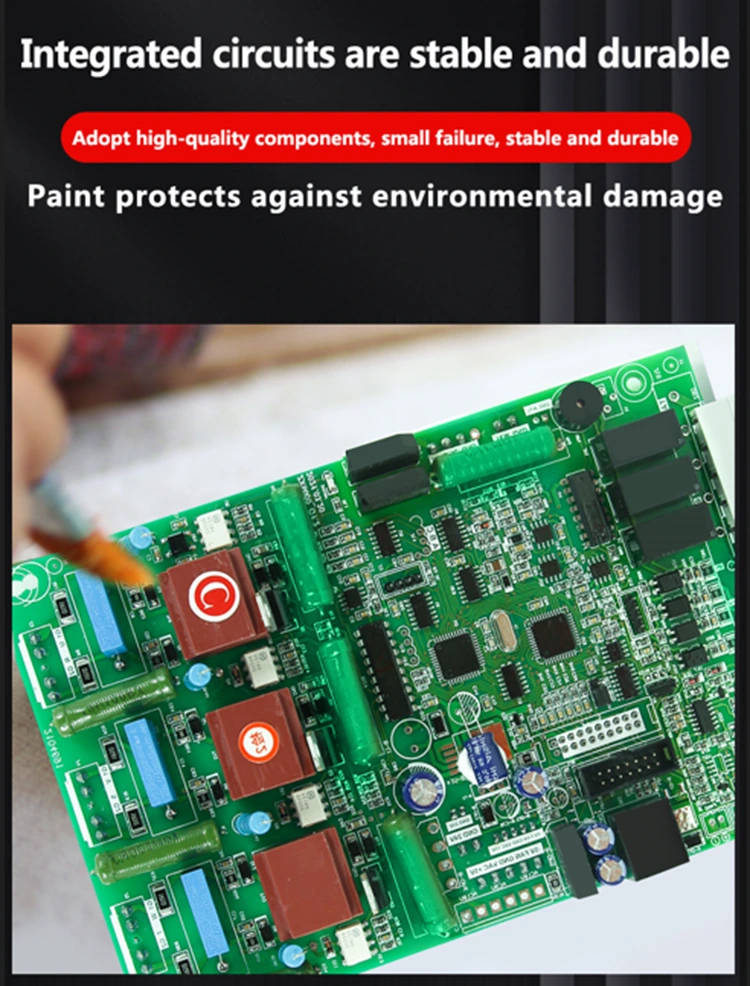

Hovedformålet med penselmaling av myke startkrets (vanligvis tre antimaling, isolerende maling eller fuktsikkert belegg) anti-kortkrets. Økt holdbarhet og sikkerhet.

Den unike nødoperasjonsfunksjonen. Konvensjonelle myke forretter kan ikke operere når en fase av tyristoren er skadet. Nødoperasjonsfunksjonen til 7000 -serien gjør at den myke starteren fremdeles kan fungere i en nødsituasjon når en fase av tyristoren brytes ned, noe som reduserer de økonomiske tapene forårsaket av maskinskader og nedleggelse for brukere.

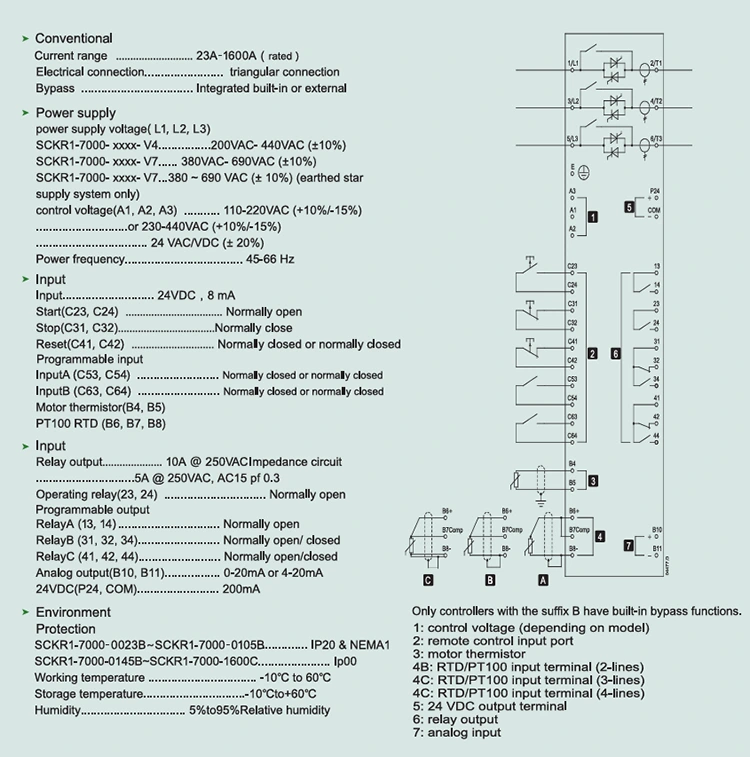

Myk startkablingsdiagram.
